軸(zhou)承結(jie)構(gou)：滾珠軸(zhou)承
框葉材(cai)質：工(gong)程塑(su)料
風機單重：20g

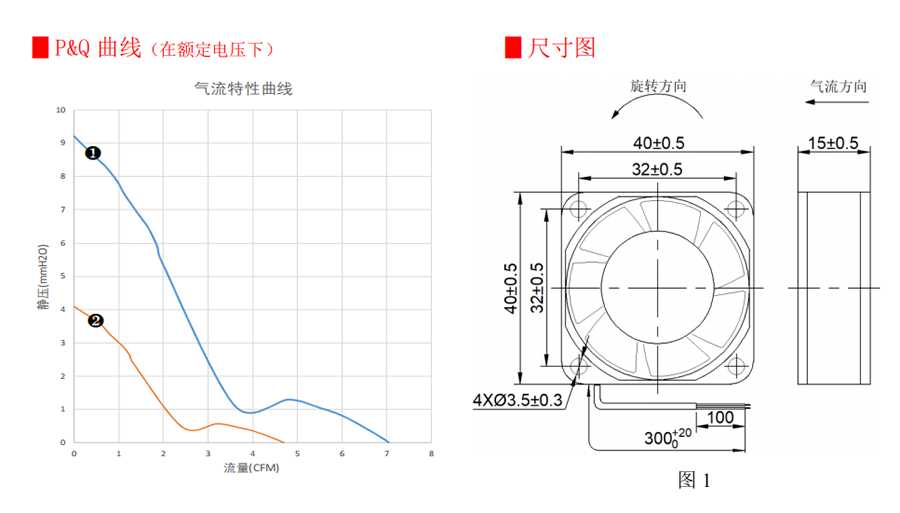

風機基本特性
| 風機型號 |
電壓 V |
功率 W |
轉速 RPM |
流量 CFM |
靜壓 mmH2O |
噪聲 dB(A) |
信號 | 控制 | 曲線 |
電源 特性 |
RE102 | CE102 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J36FZW29-15G-AA | 6 | 1.2 | 9000 | 7.0 | 9.2 | 35 | RD | PWM | ? | / | / | √ |
| J36FZW36-15G-AA | 12 | 0.2 | 6000 | 4.7 | 4.1 | 25 | / | / | ? | / | / | / |
| J36FZW39-15G-AA | 12 | 0.8 | 7000 | 7.0 | 9.2 | 35 | RD | PWM | ? | / | / | √ |
| J36FZW59-15G | 28 | 1.4 | 9000 | 7.0 | 9.2 | 35 | / | / | ? | / | / | √ |
|
|
環境適應性指標
| 指標/型號 | J36FZW29-15G-AA | J36FZW36-15G-AA | J36FZW39-15G-AA | J36FZW59-15G |
|---|---|---|---|---|
| 儲存溫度(℃) | -40~+70 | -40~+70 | -55~+70 | -55~+70 |
| 工作溫度(℃) | -40~+70 | -40~+70 | -55~+70 | -55~+70 |
| 霉菌 | 28d | 28d | 28d | 28d |
| 鹽霧 | ① | ① | ② | ② |
| 濕熱 | / | 10d | 10d | 10d |
| 淋雨 | / | 強化 | 強化 | 強化 |
| 砂塵 | / | 吹塵吹砂 | 吹塵吹砂 | 吹塵吹砂 |
| 溫度高度 | / | / | 15250m | 15250m |

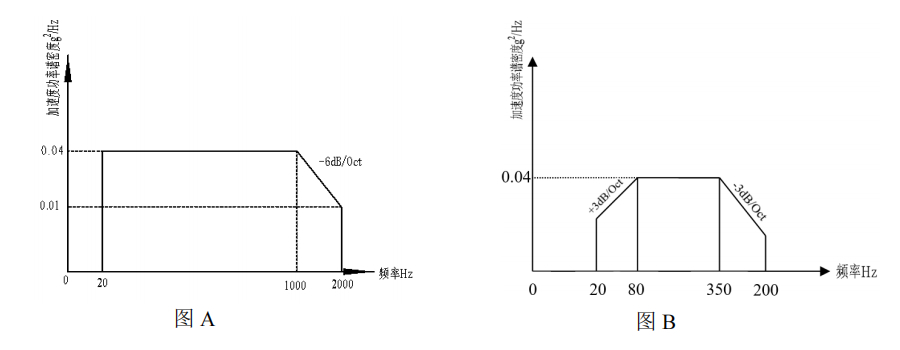

| 振動 | 圖B | / | 圖A | 圖A |
| 沖擊(g) | 20 | / | 30 | 30 |
| 加速度(g) | / | / | 13.5 | 13.5 |
| 溫度沖擊 | -40~+70 | / | -55~+70 | -55~+70 |
| 浸漬 | / | / | / | / |
| 酸性大氣 | / | / | / | / |
|
|
|
鹽霧： ①濃度(du) 5%±1%，Ph 值 6.5~7.2，中性鹽霧 96h； ②濃度 5%±1%，Ph 值 3.5±0.5，酸性鹽霧 192h. 電磁兼容： RE102： ①符合(he) GJB 151B-2013 固定翼(yi)內部，首尾(wei)間距不小于 25m； ②符合 GJB 151B-2013 固定翼(yi)內部，首尾間距小于 25m； ③符合 GJB 151B-2013 固(gu)定翼外部（2MHz~18GHz）和直升機。 CE102：符合 GJB 151B-2013 。 酸性大氣： 按 GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循環(huan)，共 3 循環(huan)。 電源特性: GJB181B-2012:正(zheng)常(chang)過壓 50V,12.5ms;正(zheng)常(chang)欠壓 18V,15ms;非(fei)(fei)正(zheng)常(chang)過壓 50V,50ms;非(fei)(fei) 正(zheng)常(chang)欠壓 0V,7s;供電(dian)轉換 0V 50ms;電(dian)壓尖峰 200V,0.15μs. |
