軸承結構：滾珠軸承
框葉材質：工程塑料
風機單重：20g
風機基本特性
| 風機型號 |
電壓 V |
功率 W |
轉速 RPM |
流量 CFM |
靜壓 mmH2O |
噪聲 dB(A) |
信號 | 控制 | 曲線 |
電源 特性 |
RE102 | CE102 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J36FZW15-10G | 5 | 0.4 | 5100 | 3.5 | 2.1 | 21.2 | FG | PWM | ? | / | / | / |
| J36FZW15-10G | 12 | 2.3 | 11000 | 7.6 | 9.7 | 39.6 | FG | PWM | ? | / | / | / |
| J36FZW47-10G-AA | 24 | 1.0 | 7000 | 4.8 | 3.9 | 28.0 | / | / | ? | / | / | √ |
| J36FZW48-10G-AA | 24 | 1.4 | 8000 | 5.5 | 5.1 | 31.2 | / | / | ? | / | / | √ |
| J36FZW58-10G-AA | 28 | 1.4 | 8000 | 5.5 | 5.1 | 31.2 | / | / | ? | / | / | √ |
| J36FZW510-10G-AA | 28 | 2.8 | 10000 | 6.9 | 8.0 | 37.5 | / | / | ? | / | / | / |
|
|
環境適應性指標
| 指標/型號 | J36FZW15-10G | J36FZW47-10G-AA | J36FZW48-10G-AA | J36FZW58-10G-AA | J36FZW510-10G-AA |
|---|---|---|---|---|---|
| 儲存溫度(℃) | -40~+70 | -40~+70 | -40~+70 | -45~+70 | -45~+70 |
| 工作溫度(℃) | -40~+70 | -40~+70 | -20~+70 | -40~+70 | -40~+70 |
| 霉菌 | 28d | / | 28d | / | |
| 鹽霧 | / | ① | / | ① | / |
| 濕熱 | 10d | 10d10d | 10d | 10d | / |
| 淋雨 | / | / | / | / | / |
| 砂塵 | / | / | / | / | / |
| 溫度高度 | / | / | / | / | / |

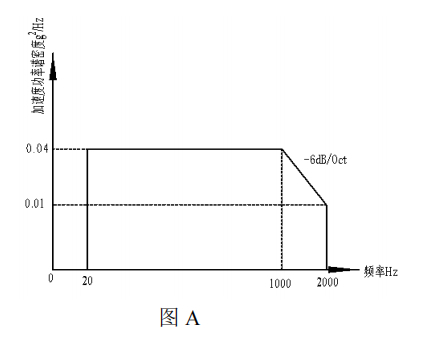

| 振動 | 圖A | 圖A | / | 圖A | / |
| 沖擊(g) | 20 | 20 | 20 | 20 | / |
| 加速度(g) | / | / | / | / | / |
| 溫度沖擊 | -40~+70 | -40~+70 | -40~+70 | / | / |
| 浸漬 | / | / | / | / | / |
| 酸性大氣 | / | / | / | / | / |
|
|
|
鹽霧： ①濃(nong)度 5%±1%，Ph 值(zhi) 6.5~7.2，中性鹽霧 96h； ②濃度 5%±1%，Ph 值 3.5±0.5，酸性鹽(yan)霧 192h. 電磁兼容： RE102： ①符(fu)合 GJB 151B-2013 固定翼內部，首(shou)尾(wei)間距不小于 25m； ②符合(he) GJB 151B-2013 固定翼內部(bu)，首(shou)尾間距小于 25m； ③符(fu)合 GJB 151B-2013 固定翼外部（2MHz~18GHz）和直升機(ji)。 CE102：符合(he) GJB 151B-2013 。 酸性大氣： 按(an) GJB 150.28A-2009 噴霧 2h 貯存(cun) 22h 為(wei) 1 個循環(huan)，共 3 循環(huan)。 電源特性: GJB181B-2012:正常(chang)過壓(ya) 50V,12.5ms;正常(chang)欠(qian)壓(ya) 18V,15ms;非正常(chang)過壓(ya) 50V,50ms;非 正常(chang)欠(qian)壓(ya) 0V,7s;供(gong)電(dian)轉(zhuan)換 0V 50ms;電(dian)壓(ya)尖峰 200V,0.15μs. |
