產品型號：JZQ-JZ-14、JZQ-JZ-26
產(chan)品特性：用于彈載(zai)環境(jing)下短時工(gong)作，高可靠電子設(she)備整(zheng)機減振
生產材(cai)料：高強度鋁(lv)合金，阻(zu)尼橡膠
表面(mian)處理：鋁合(he)金(jin)表面(mian)導電(dian)氧化
環境(jing)適應(ying)：彈(dan)載環境(jing)

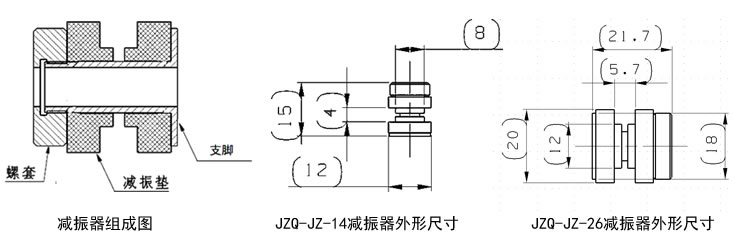

尺寸及重量
|
型號 |
外形尺寸 |
重量 |
|---|---|---|
|
JZQ-JZ-14 |
Φ12mm×15 |
3克 |
|
JZQ-JZ-26 |
Φ12mm×21.7 |
10.8克 |
|
|
技術指標
|
指標(biao) |
JZQ-JZ-14減振器 |
JZQ-JZ-14減(jian)振器 |
|---|---|---|
|
共振傳遞率 |
≤8.5 |
≤8.5 |
|
共振頻(pin)率 |
30Hz~50Hz |
30Hz~50Hz |
|
額定載荷 |
2Kg |
4Kg |
|
工作溫度(du) |
-55℃～85℃ |
|
|
沖擊 |
半正弦沖(chong)擊，50g，11ms，三向(xiang)(xiang)，每向(xiang)(xiang)3次共9次；沖(chong)擊響應譜(pu)，6000g，三向(xiang)(xiang)，每向(xiang)(xiang)3次共9次。 |
|
耐久振動

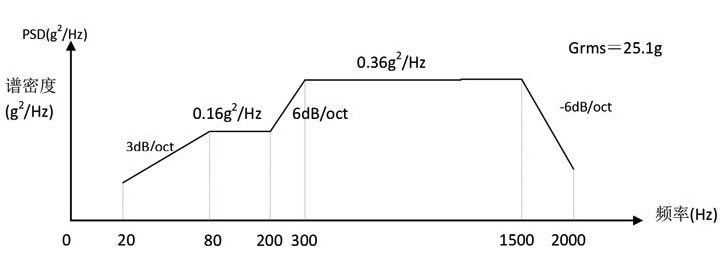

振動(dong)方向：X，Y，Z；持續時間：每方向5min；振動(dong)量級見(jian)下圖。
|
JZQ-JZ減振(zhen)(zhen)器振(zhen)(zhen)動(dong)試驗(yan)圖
|
安裝方法

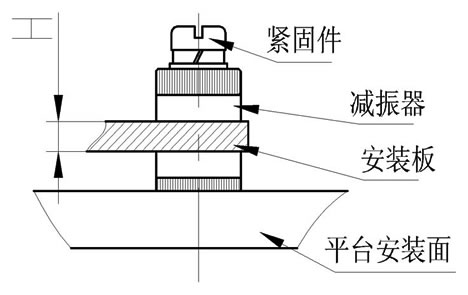

減振器JZQ-JZ-14安(an)裝板(ban)厚H=4mm，開Φ8±0.1mm的通孔。減振器JZQ-JZ-26安(an)裝板(ban)厚H=5.7mm，開Φ12±0.1mm的通孔。安(an)裝示意(yi)圖如下：
|
JZQ-JZ減振器(qi)安裝圖 |
