地(di)面、車(che)輛、戶外(wai)型風機針對地(di)面環境研制，具(ju)有較(jiao)高(gao)的防(fang)護等級(ji)，優(you)異的防(fang)水(shui)防(fang)砂塵性能，適用于坦克、戰車(che)、方艙、基站等場景。
◆ 外形尺寸：92*92*38
◆ 適(shi)應(ying)環境：地面型(xing)/車輛型(xing)/戶(hu)外(wai)型(xing)
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電壓：24V
◆ 風機轉(zhuan)速：6800RPM
◆ 風機單重：220g
|
型(xing)號 |
電壓(V) |
功率(W) |
轉速(RPM) |
流量(CFM) |
靜壓(ya) (mmH2O) |
噪聲 (dB(A)) |
信號 |
控(kong)制(zhi) |

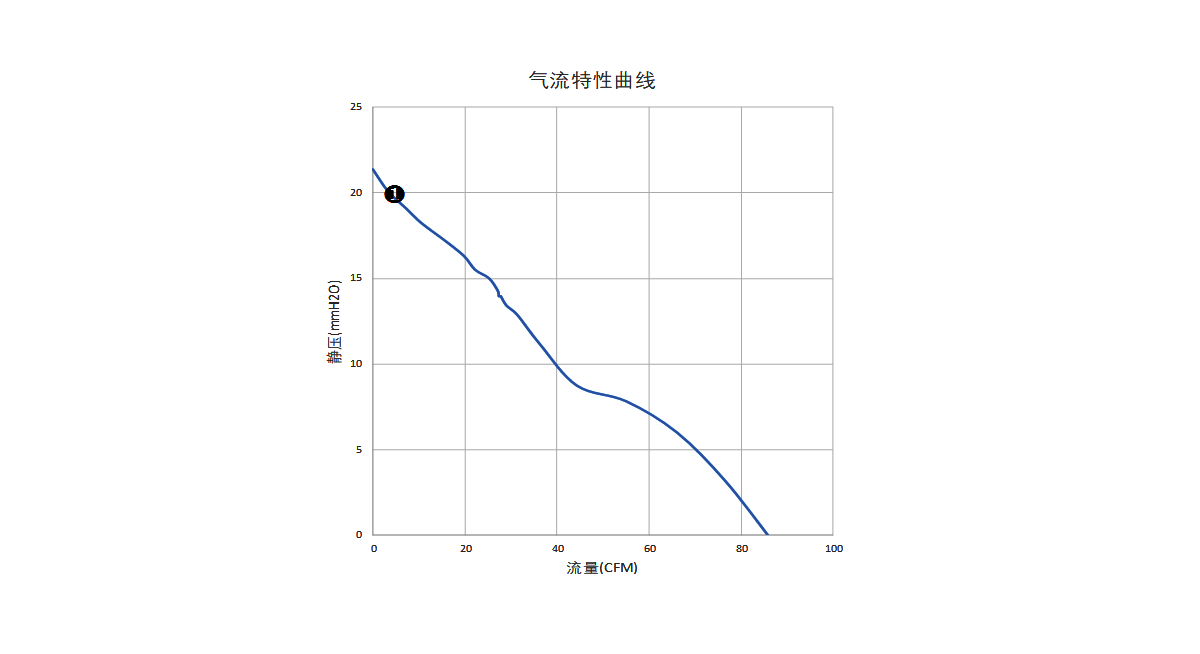

曲線 |

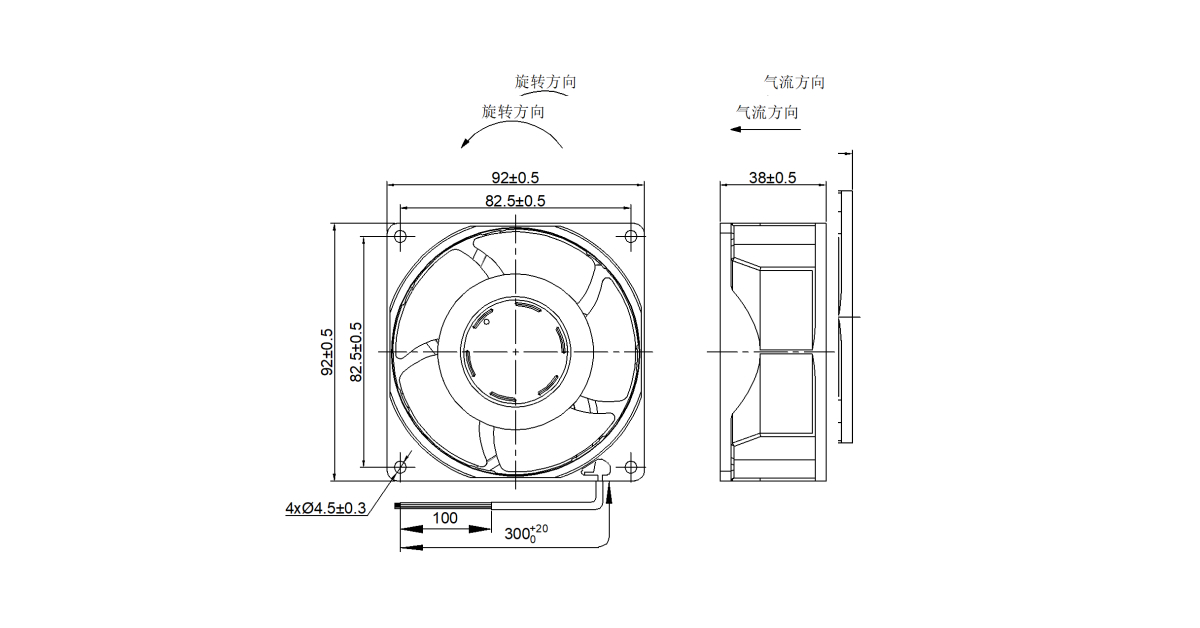

尺寸(cun)圖 |
電源特性 |
RE102 |
CE102 |
|
J85FZW46-38G-AC |
24 |
8.6 |
6800 |
85.8 |
21.4 |
54.0 |
/ |
/ |
? |
圖(tu)1 |
/ |
/ |
/ |
|
型號(hao) |
工作溫度(℃) |
霉(mei)菌 |
鹽霧 |
濕熱 |
淋雨 |
砂塵 |
振動(dong) |
沖擊(g) |
擺沖 |
加速度(g) |
溫度 沖擊(ji)(℃) |
酸性大氣 |
|
J85FZW46-38G-AC |
-40~+70 |
/ |
/ |
/ |
強(qiang)化 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
◆ 鹽霧：濃(nong)度5%±1%，pH值6.5~7.2，中性鹽霧96h。
◆ 酸性(xing)鹽(yan)霧(wu)：濃度5%±1%，pH值3.5±0.5，酸性(xing)鹽(yan)霧(wu)192h。
◆ 電磁兼(jian)容：
RE102：
①符合 GJB 151B-2013固定翼內部(bu)，首尾(wei)間距不小于25m；
②符合 GJB 151B-2013固(gu)定翼內部，首尾(wei)間距小于(yu)25m；
③符(fu)合 GJB 151B-2013固定翼外部（2MHz~18GHz）和直升機(ji)。
CE102：符合 GJB 151B-2013 。
◆ 酸(suan)性(xing)大氣：按 GJB 150.28A-2009 噴霧(wu) 2h 貯存 22h 為 1 個循環，共3循環。
◆ 電(dian)源(yuan)特(te)性(xing)：按GJB181B-2012中圖(tu)12、圖(tu)14：正(zheng)常(chang)過壓50V，12.5ms；正(zheng)常(chang)欠(qian)壓18V，15ms；非正(zheng)常(chang)過壓50V，50ms；非正(zheng)常(chang)欠(qian)壓0V，7s；供電(dian)轉換0V，50ms；電(dian)壓尖(jian)峰200V，0.15μs。
