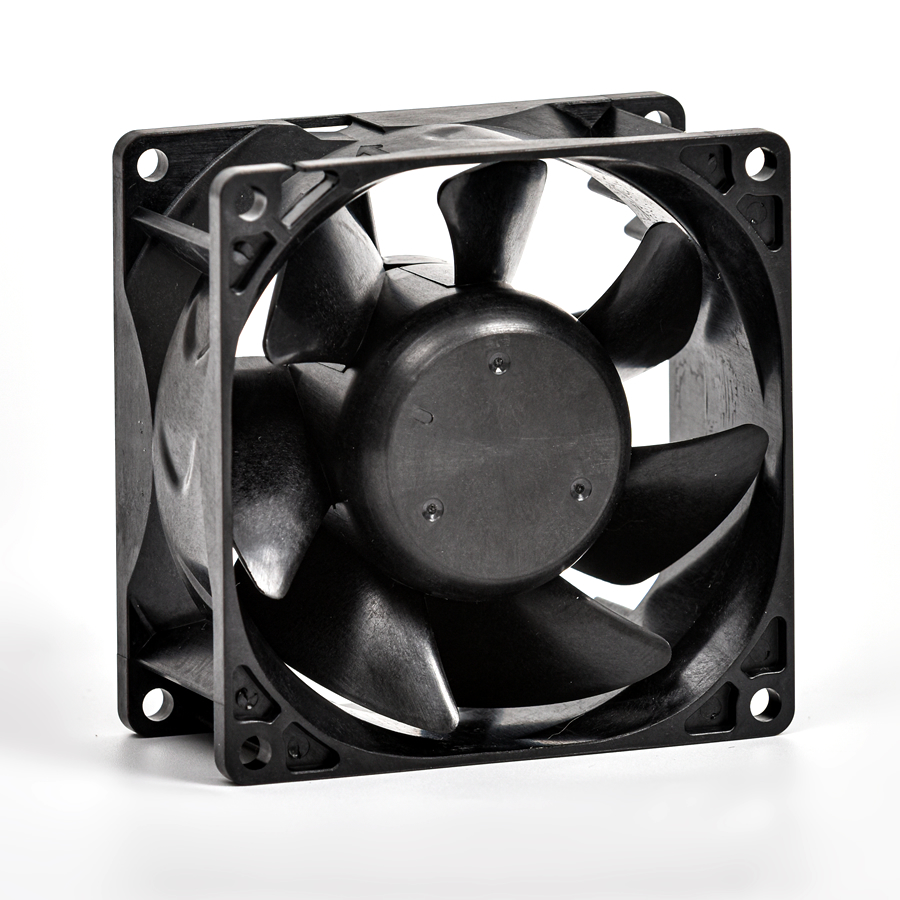

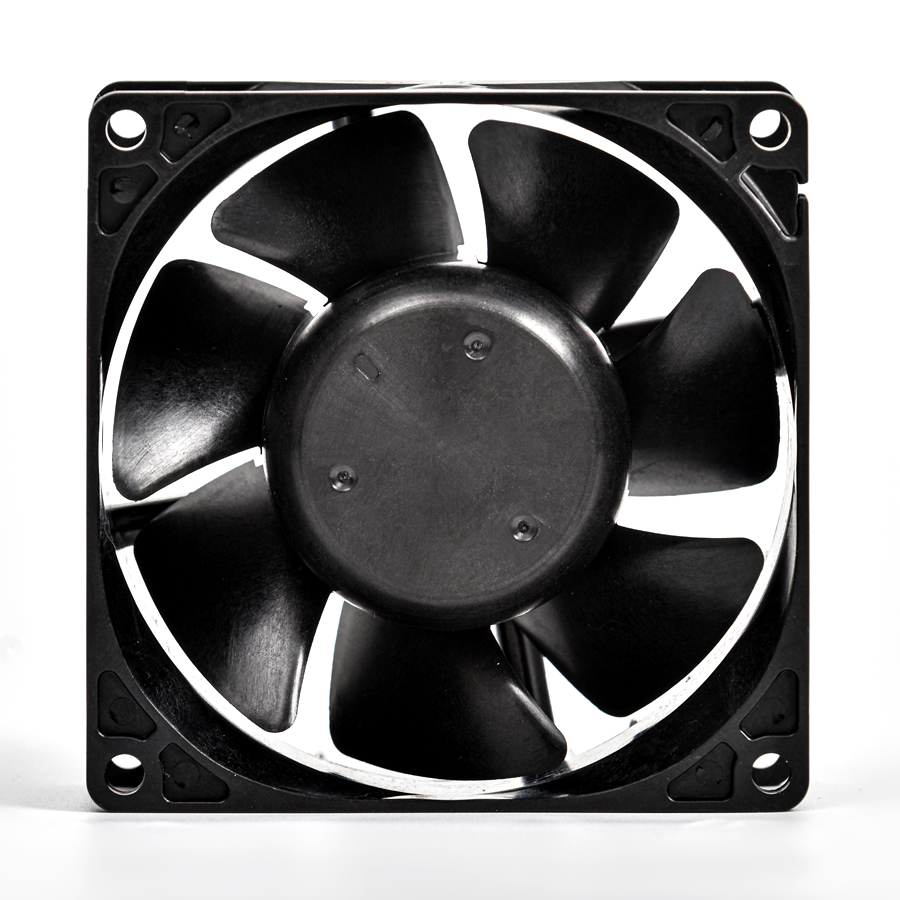

地面、車(che)輛、戶外型風機針對地面環(huan)境研制，具有較高的防(fang)(fang)護等級，優異的防(fang)(fang)水防(fang)(fang)砂塵(chen)性能，適用于(yu)坦克、戰車(che)、方艙、基站等場景。
◆ 外(wai)形尺寸(cun)：80*80*38
◆ 適應(ying)環境：地面(mian)型(xing)/車(che)輛型(xing)/戶外型(xing)
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電壓(ya)：48V
◆ 風機轉速(su)：6300RPM
◆ 風(feng)機(ji)單重：200g
|
型號 |
電壓(V) |
功率(lv)(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪聲 (dB(A)) |
信(xin)號 |
控制(zhi) |

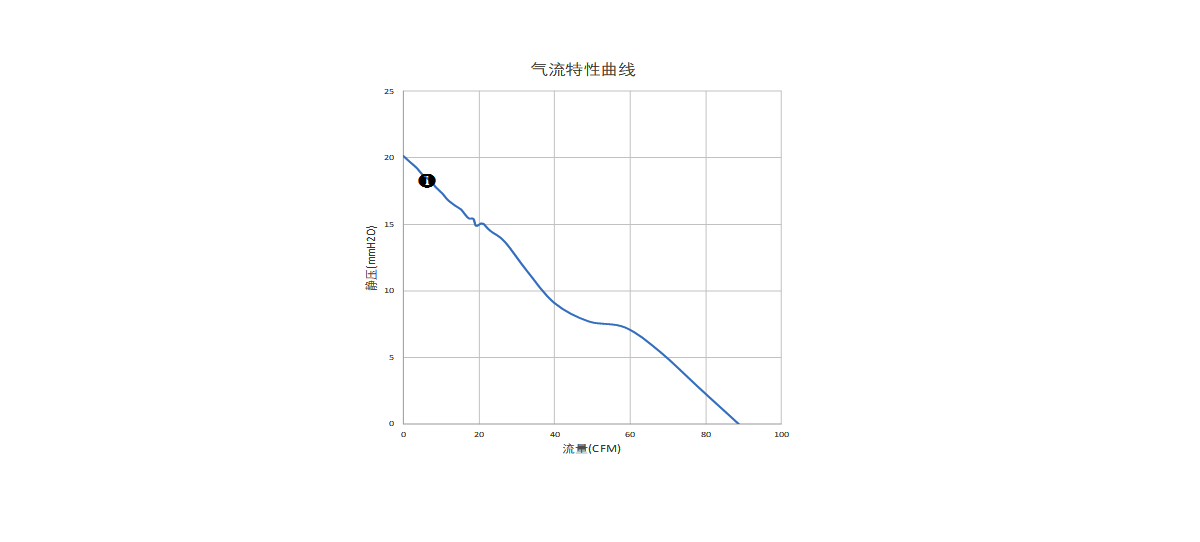

曲線 |

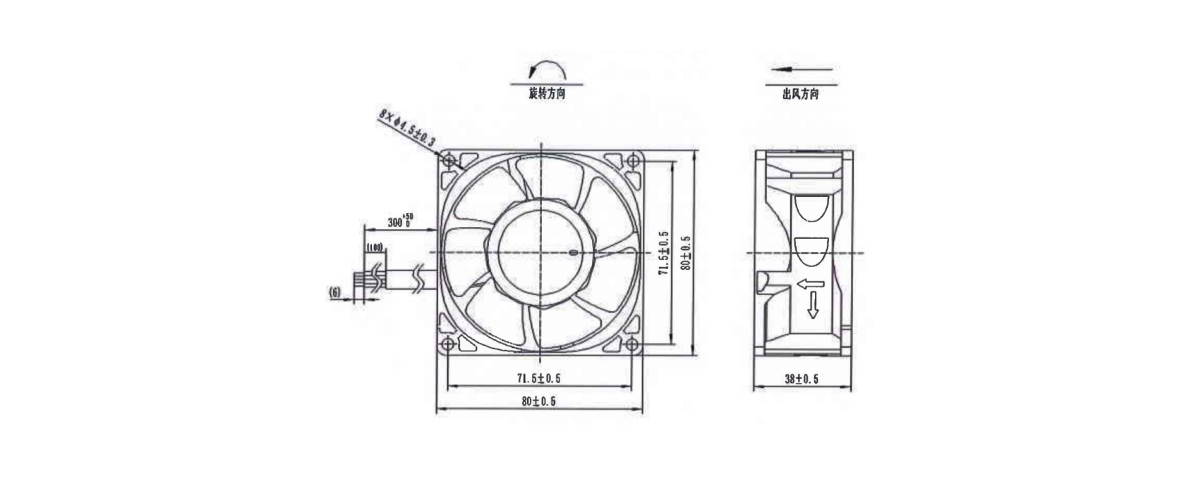

尺(chi)寸圖 |
電源特性 |
RE102 |
CE102 |
|
J74FZW46-38G-AD |
48 |
12.48 |
6300 |
88.78 |
20.14 |
53 |
RD |
/ |
? |
圖(tu)1 |
/ |
/ |
√ |
|
J74FZW56-38G-AD |
48 |
12.48 |
6300 |
88.78 |
20.14 |
53 |
FG |
PWM |
? |
圖1 |
/ |
/ |
√ |
|
型(xing)號 |
工作溫度(℃) |
霉(mei)菌 |
鹽霧(wu) |
濕熱(re) |
淋雨 |
砂塵 |
振(zhen)動 |
沖擊(ji)(g) |
擺沖 |
加速度(du)(g) |
溫度 沖(chong)擊(ji)(℃) |
酸性大氣 |
|
J74FZW46-38G-AD |
-55~+85 |
28d |
② |
10d |
強(qiang)化 |
吹(chui)塵和(he)吹(chui)砂(sha) |
圖A |
30 |
/ |
13.5 |
-55~+85 |
/ |
|
J74FZW56-38G-AD |
-55~+85 |
28d |
② |
10d |
強化(hua) |
吹(chui)塵和吹(chui)砂 |
圖(tu)A |
30 |
/ |
13.5 |
-55~+85 |
/ |
◆ 鹽霧(wu)：濃(nong)度(du)5%±1%，pH值6.5~7.2，中性鹽霧(wu)96h。
◆ 酸性(xing)鹽霧：濃度5%±1%，pH值(zhi)3.5±0.5，酸性(xing)鹽霧192h。
◆ 電磁兼容：
RE102：
①符合 GJB 151B-2013固定翼內部，首(shou)尾間距不小于25m；
②符合 GJB 151B-2013固定翼內部，首尾(wei)間距(ju)小(xiao)于25m；
③符合 GJB 151B-2013固定翼外部(bu)（2MHz~18GHz）和直升(sheng)機(ji)。
CE102：符(fu)合 GJB 151B-2013 。
◆ 酸性(xing)大氣(qi)：按 GJB 150.28A-2009 噴(pen)霧 2h 貯存 22h 為 1 個循環，共3循環。
◆ 電源特性(xing)：按GJB181B-2012中圖12、圖14：正(zheng)常(chang)過壓(ya)50V，12.5ms；正(zheng)常(chang)欠壓(ya)18V，15ms；非正(zheng)常(chang)過壓(ya)50V，50ms；非正(zheng)常(chang)欠壓(ya)0V，7s；供電轉(zhuan)換0V，50ms；電壓(ya)尖峰200V，0.15μs。
