地面、車(che)輛、戶外型風機針對地面環(huan)境研制，具有較高的防(fang)護(hu)等級，優異的防(fang)水(shui)防(fang)砂塵性(xing)能(neng)，適用(yong)于(yu)坦(tan)克、戰車(che)、方艙、基站等場景(jing)。
◆ 外形尺寸：80*80*20
◆ 適應環(huan)境：地(di)面型(xing)/車輛(liang)型(xing)/戶外型(xing)
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電壓：24V
◆ 風機(ji)轉速：4400RPM
◆ 風機單重：66g
|
型號 |
電壓(V) |
功(gong)率(lv)(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪(zao)聲 (dB(A)) |
信號 |
控制 |

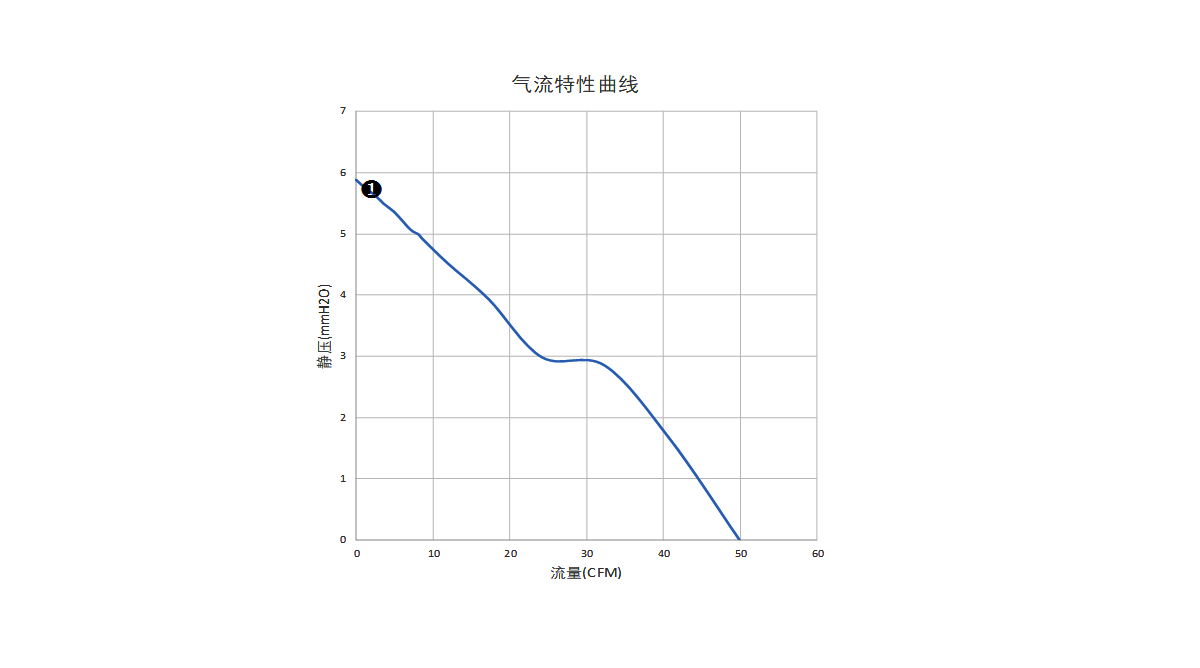

曲線 |

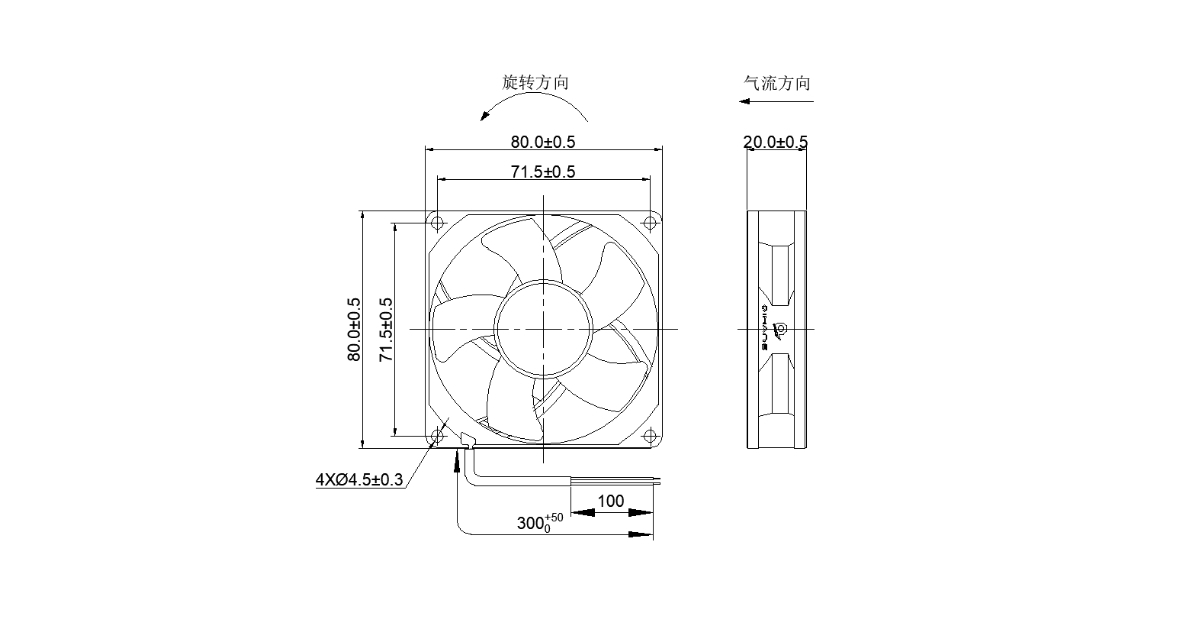

尺寸圖 |
電(dian)源特性(xing) |
RE102 |
CE102 |
|
J74FZW44-20G-AA |
24 |
2.9 |
4400 |
49.9 |
5.8 |
44.2 |
/ |
/ |
? |
圖(tu)1 |
/ |
② |
√ |
|
型號 |
工作(zuo)溫度(℃) |
霉菌 |
鹽霧 |
濕熱 |
淋雨(yu) |
砂塵 |
振動 |
沖擊(g) |
擺沖 |
加(jia)速度(du)(g) |
溫度(du) 沖擊(℃) |
酸性(xing)大氣(qi) |
|
J74FZW44-20G-AA |
-55~+70 |
28d |
② |
10d |
/ |
/ |

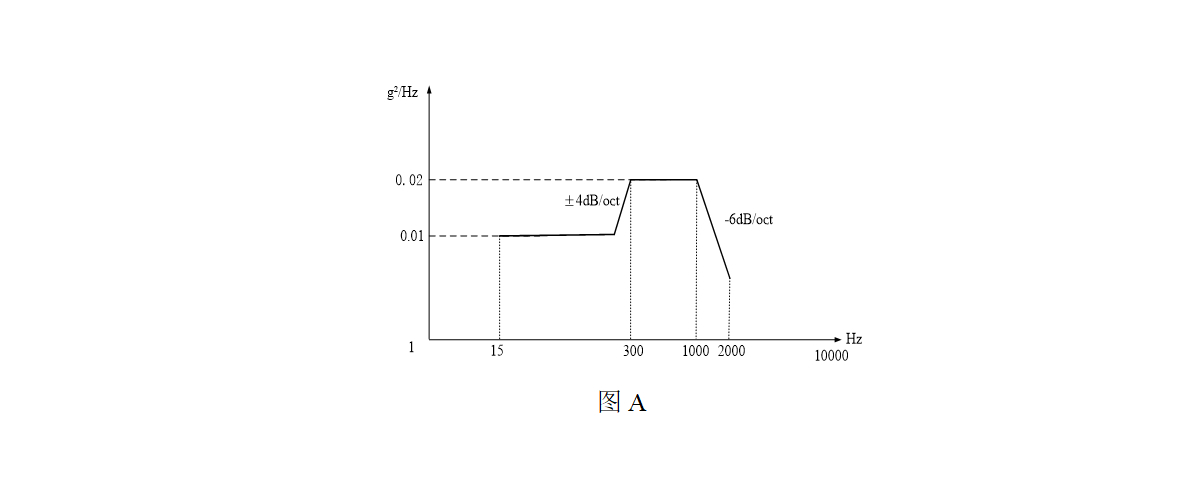

圖A |
20 |
/ |
12 |
-55~+70 |
/ |
◆ 鹽(yan)(yan)霧：濃度5%±1%，pH值(zhi)6.5~7.2，中性鹽(yan)(yan)霧96h。
◆ 酸性鹽霧：濃(nong)度5%±1%，pH值3.5±0.5，酸性鹽霧192h。
◆ 電磁兼容：
RE102：
①符合 GJB 151B-2013固定翼(yi)內部，首尾間距不小(xiao)于25m；
②符合 GJB 151B-2013固定翼內部，首尾間距小于25m；
③符(fu)合 GJB 151B-2013固定翼(yi)外部（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆ 酸(suan)性大(da)氣：按 GJB 150.28A-2009 噴(pen)霧 2h 貯(zhu)存 22h 為 1 個循環(huan)(huan)，共3循環(huan)(huan)。
◆ 電源特(te)性：按GJB181B-2012中圖(tu)12、圖(tu)14：正常(chang)過壓50V，12.5ms；正常(chang)欠壓18V，15ms；非(fei)正常(chang)過壓50V，50ms；非(fei)正常(chang)欠壓0V，7s；供電轉換0V，50ms；電壓尖峰200V，0.15μs。
