地面、車輛、戶外型(xing)風機針對地面環(huan)境研制(zhi)，具(ju)有較高的防護等級(ji)，優異的防水防砂(sha)塵(chen)性能，適用于坦克(ke)、戰(zhan)車、方艙、基站等場(chang)景(jing)。
◆ 外形尺寸：40*40*15
◆ 適(shi)應環境：地面型(xing)/車(che)輛型(xing)/戶(hu)外型(xing)
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電(dian)壓：6-28V
◆ 風機(ji)轉速：6000-9000RPM
◆ 風機單(dan)重：24g
|
型號 |
電壓(V) |
功率(lv)(W) |
轉速(RPM) |
流量(liang)(CFM) |
靜壓(ya) (mmH2O) |
噪(zao)聲 (dB(A)) |
信(xin)號 |
控制(zhi) |

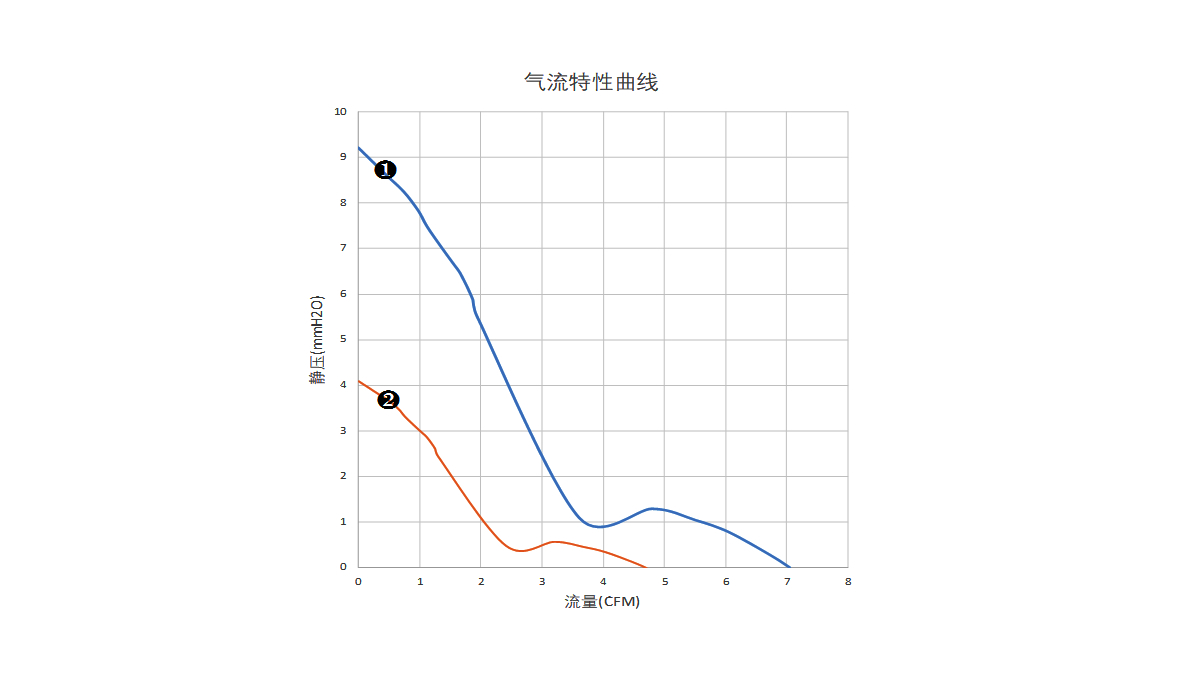

曲線 |

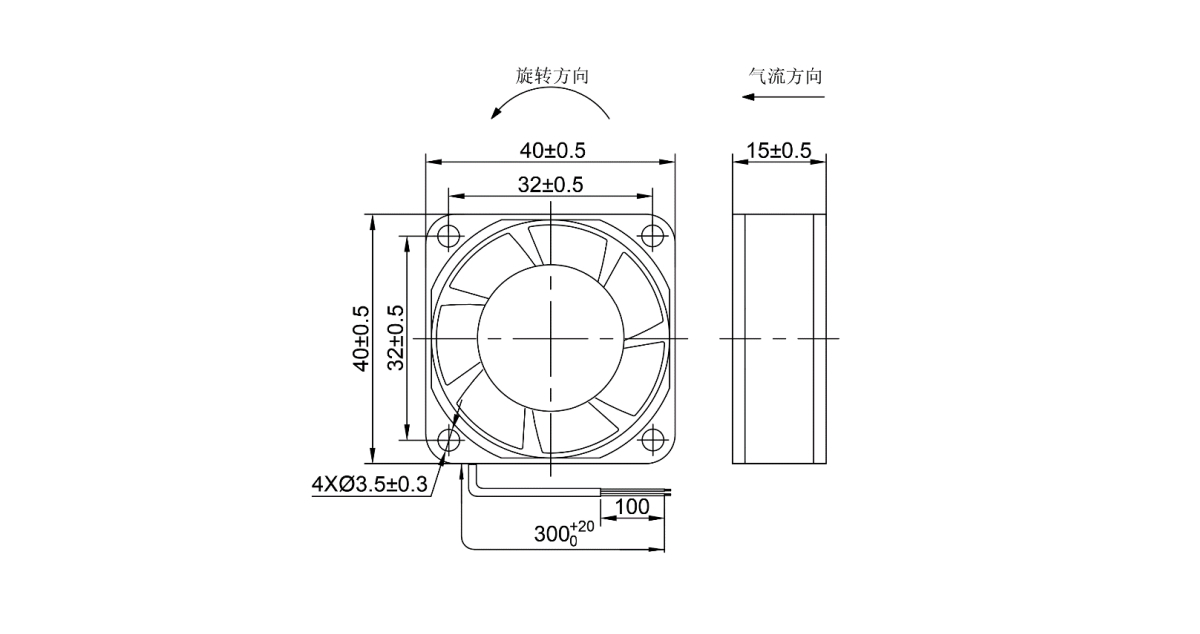

尺寸圖 |
電源特性 |
RE102 |
CE102 |
|
J36FZW29-15G-AA |
6 |
1.2 |
9000 |
7.0 |
9.2 |
35 |
RD |
PWM |
? |
圖1 |
/ |
/ |
√ |
|
J36FZW36-15G-AA |
12 |
0.2 |
6000 |
4.7 |
4.1 |
25 |
/ |
/ |
? |
圖1 |
/ |
/ |
/ |
|
J36FZW39-15G-AA |
12 |
0.8 |
9000 |
7.0 |
9.2 |
35 |
RD |
PWM |
? |
圖(tu)1 |
/ |
/ |
√ |
|
J36FZW59-15G |
28 |
1.4 |
9000 |
7.0 |
9.2 |
35 |
/ |
/ |
? |
圖1 |
/ |
/ |
√ |
|
型號 |
工作溫度(℃) |
霉菌 |
鹽霧 |
濕熱 |
淋雨 |
砂塵 |
振動 |
沖擊(g) |
擺沖 |
加速(su)度(g) |
溫度(du) 沖擊(ji)(℃) |
酸(suan)性大氣 |
|
J36FZW29-15G-AA |
-40~+70 |
28d |
① |
/ |
/ |
/ |
圖B |
20 |
/ |
/ |
-40~+70 |
/ |
|
J36FZW36-15G-AA |
-40~+70 |
28d |
① |
10d |
強化(hua) |
吹(chui)塵吹(chui)砂 |
/ |
/ |
/ |
/ |
/ |
/ |
|
J36FZW39-15G-AA |
-55~+70 |
28d |
② |
10d |
強化 |
吹塵吹砂 |
圖A |
30 |
/ |
13.5 |
-55~+70 |
/ |
|
J36FZW59-15G |
-55~+70 |
28d |
② |
10d |
強化(hua) |
吹(chui)塵吹(chui)砂 |
圖A |
30 |
/ |
13.5 |
-55~+70 |
/ |
◆ 鹽霧(wu)(wu)：濃度5%±1%，pH值6.5~7.2，中性鹽霧(wu)(wu)96h。
◆ 酸(suan)性鹽(yan)霧(wu)：濃(nong)度5%±1%，pH值(zhi)3.5±0.5，酸(suan)性鹽(yan)霧(wu)192h。
◆ 電磁兼容(rong)：
RE102：
①符合 GJB 151B-2013固定翼(yi)內(nei)部，首尾間距不小于(yu)25m；
②符合 GJB 151B-2013固定(ding)翼(yi)內部，首(shou)尾間(jian)距小于25m；
③符合 GJB 151B-2013固定翼外(wai)部（2MHz~18GHz）和直(zhi)升(sheng)機(ji)。
CE102：符合 GJB 151B-2013 。
◆ 酸性大氣：按 GJB 150.28A-2009 噴霧(wu) 2h 貯(zhu)存 22h 為 1 個循(xun)環(huan)，共(gong)3循(xun)環(huan)。
◆ 電源特(te)性：按GJB181B-2012中圖(tu)12、圖(tu)14：正(zheng)常過壓(ya)50V，12.5ms；正(zheng)常欠(qian)壓(ya)18V，15ms；非正(zheng)常過壓(ya)50V，50ms；非正(zheng)常欠(qian)壓(ya)0V，7s；供電轉換0V，50ms；電壓(ya)尖峰(feng)200V，0.15μs。
