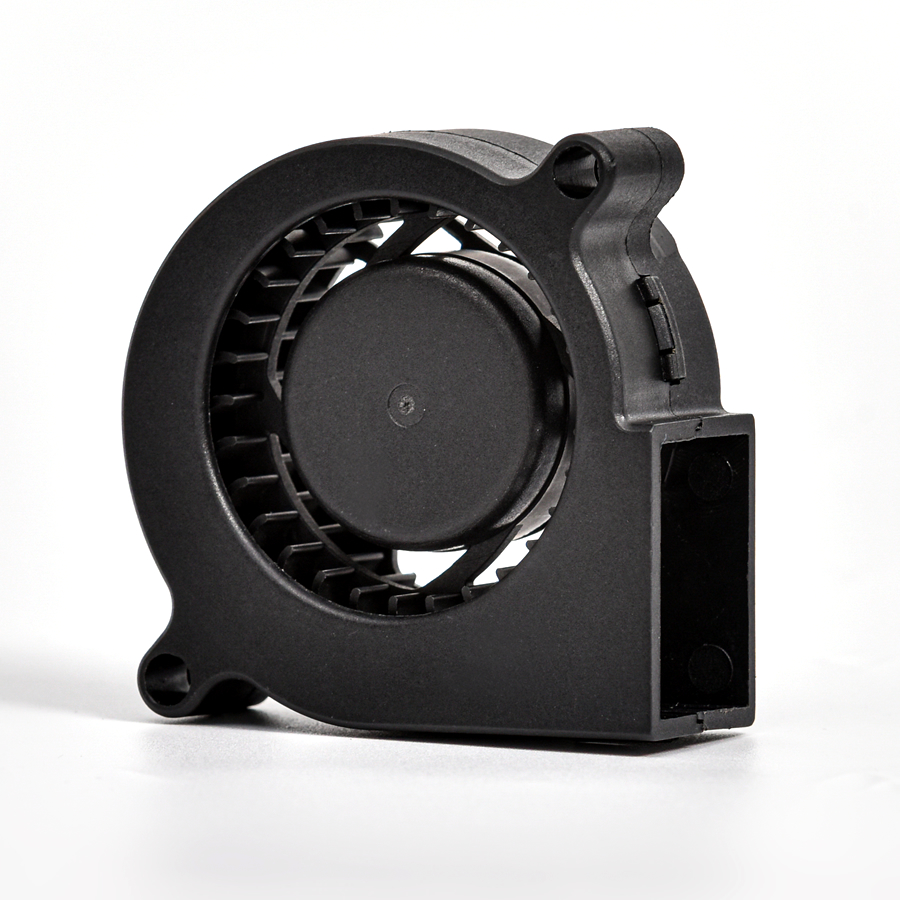

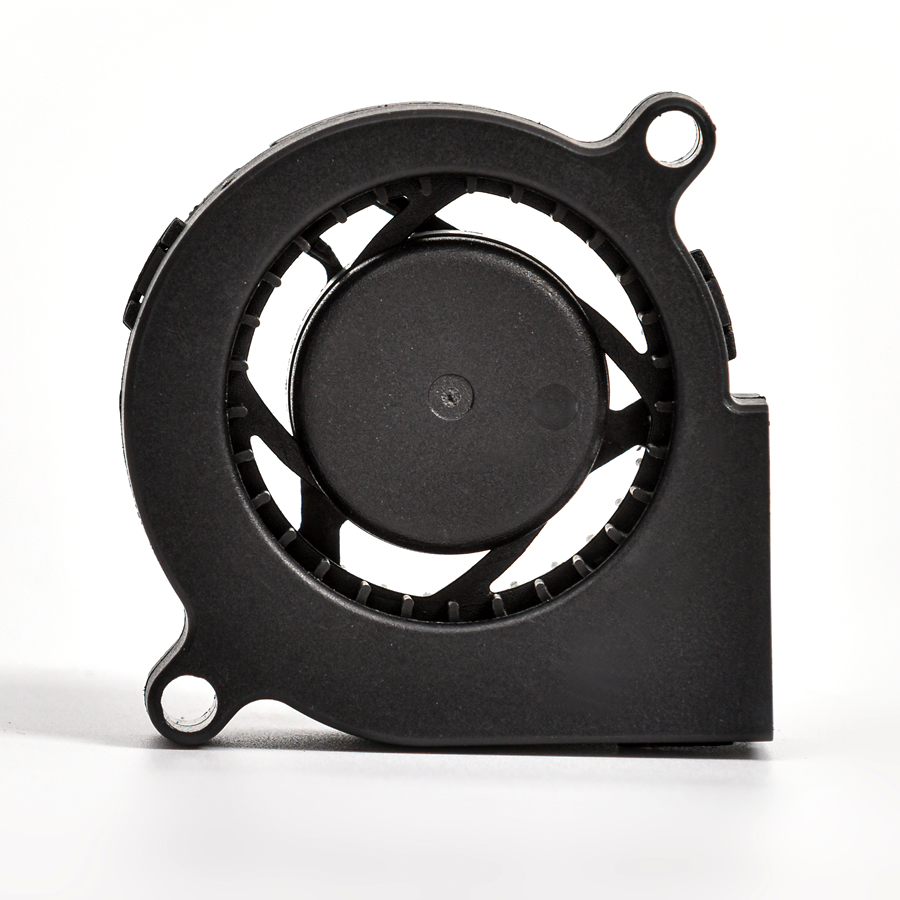

艦(jian)船、海洋環(huan)(huan)境型風(feng)機專門針對海洋環(huan)(huan)境條件研制(zhi)，采用特殊(shu)的(de)表面處理和內部防(fang)護工藝，具有很強的(de)耐腐蝕(shi)能力，適(shi)用于艦(jian)船、潛艇、島礁(jiao)、岸防(fang)等(deng)平(ping)臺。
◆ 外(wai)形尺寸：50*50*20
◆ 適應環境：艦船海洋(yang)型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電(dian)壓：12-28V
◆ 風機轉速(su)：4900RPM
◆ 風機單重：33g
|
型號 |
電壓(V) |
功率(W) |
轉速(su)(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪(zao)聲 (dB(A)) |
信(xin)號(hao) |
控制(zhi) |

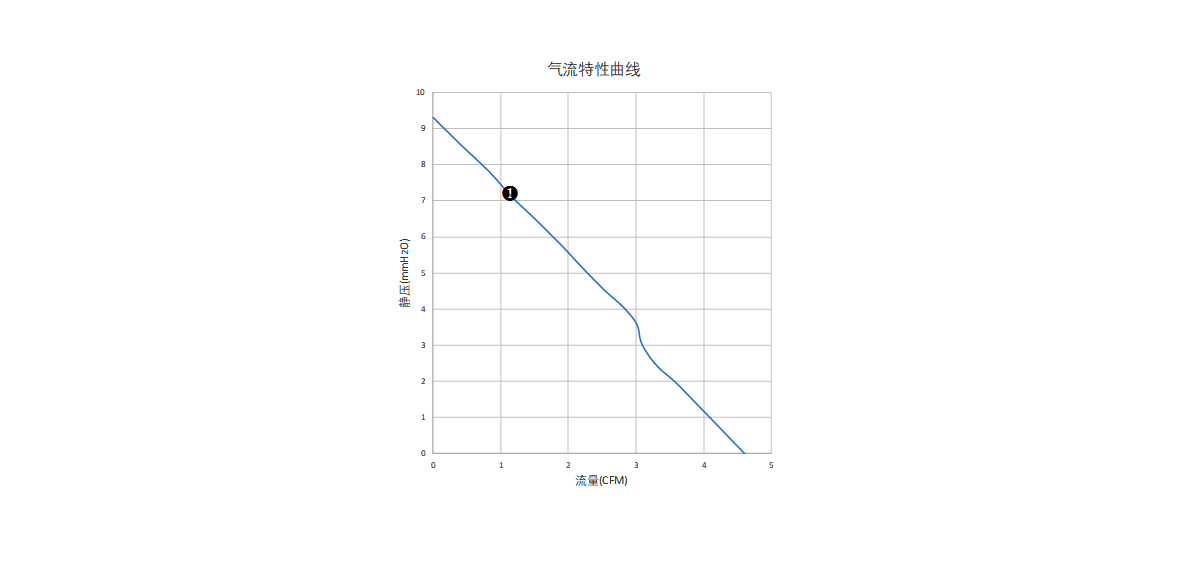

曲線 |

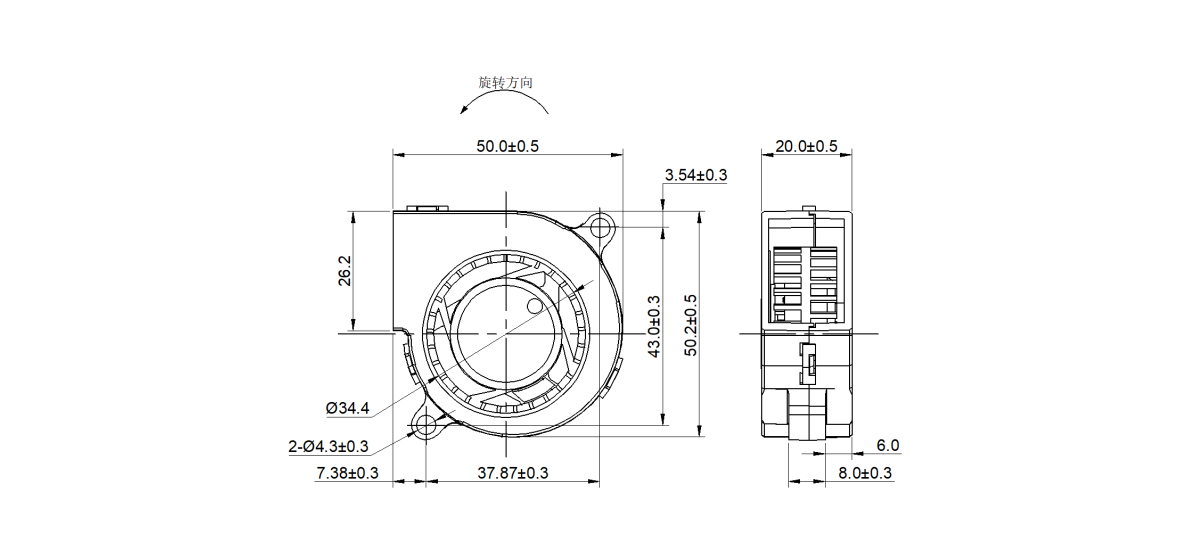

尺寸圖 |
電源特性 |
RE102 |
CE102 |
|
J38FLW34-20G-AA |
12 |
1.92 |
4900 |
4.60 |
9.30 |
36.0 |
/ |
PWM |
? |
圖1 |
√ |
② |
/ |
|
J38FLW54-20G-AA |
28 |
1.96 |
4900 |
4.60 |
9.30 |
36.0 |
/ |
/ |
? |
圖1 |
√ |
② |
/ |
|
型(xing)號 |
工作溫(wen)度(℃) |
霉菌 |
鹽霧 |
濕熱 |
淋雨 |
砂塵(chen) |
振(zhen)動 |
沖擊(g) |
擺沖(chong) |
加速度(du)(g) |
溫度 沖擊(℃) |
酸性大氣 |
|
J38FLW34-20G-AA |
-55~+85 |
28d |
② |
10d |
強化 |
吹塵和(he)吹砂 |

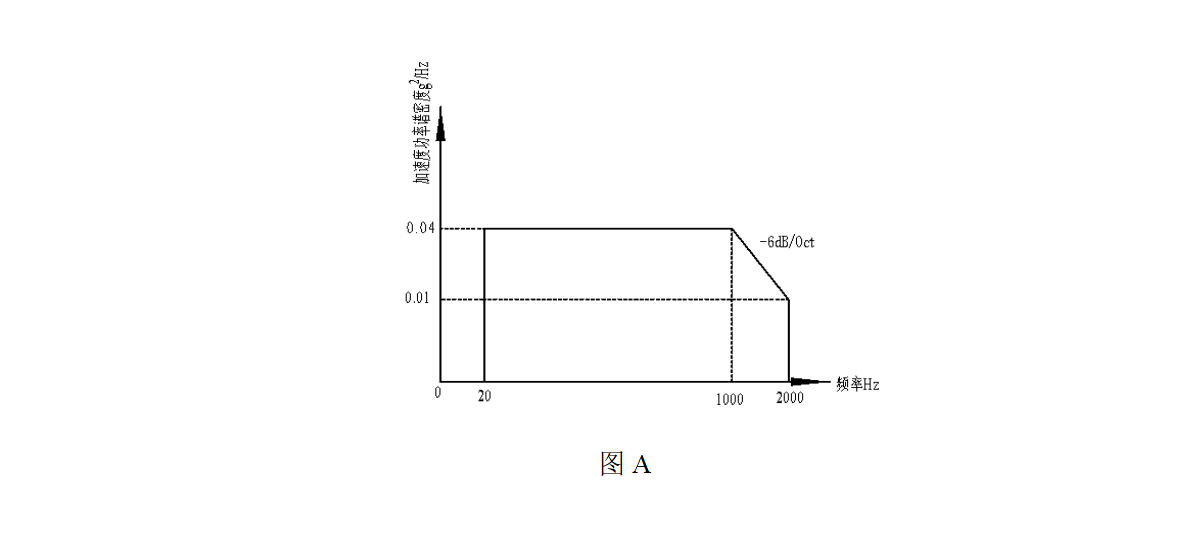

圖A |
20 |
/ |
10 |
-55~+85 |
√ |
|
J38FLW54-20G-AA |
-55~+85 |
28d |
② |
10d |
強化 |
吹塵和(he)吹砂 |
圖A |
20 |
/ |
10 |
-55~+85 |
√ |
◆ 鹽(yan)霧：濃度5%±1%，pH值6.5~7.2，中性鹽(yan)霧96h。
◆ 酸性(xing)鹽(yan)霧：濃度(du)5%±1%，pH值3.5±0.5，酸性(xing)鹽(yan)霧192h。
◆ 電磁(ci)兼容：
RE102：
①符合 GJB 151B-2013固定翼內部，首(shou)尾(wei)間(jian)距不小于25m；
②符合(he) GJB 151B-2013固定翼內部(bu)，首(shou)尾間(jian)距小于25m；
③符合 GJB 151B-2013固(gu)定翼外部（2MHz~18GHz）和(he)直(zhi)升機(ji)。
CE102：符合 GJB 151B-2013 。
◆ 酸性大(da)氣：按(an) GJB 150.28A-2009 噴霧(wu) 2h 貯存 22h 為 1 個循環，共3循環。
◆ 電(dian)源(yuan)特性：按GJB181B-2012中圖(tu)12、圖(tu)14：正常過壓(ya)50V，12.5ms；正常欠(qian)壓(ya)18V，15ms；非(fei)正常過壓(ya)50V，50ms；非(fei)正常欠(qian)壓(ya)0V，7s；供(gong)電(dian)轉(zhuan)換0V，50ms；電(dian)壓(ya)尖(jian)峰200V，0.15μs。
