艦(jian)船、海洋環(huan)境(jing)型風機(ji)專門(men)針(zhen)對海洋環(huan)境(jing)條件研制，采用特殊的表(biao)面處理和內(nei)部防(fang)護工藝，具有很(hen)強的耐腐(fu)蝕能(neng)力，適用于艦(jian)船、潛艇、島礁(jiao)、岸防(fang)等平臺。
◆ 外形(xing)尺寸：50*50*10
◆ 適應環境：艦船海洋型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作電壓：5-12V
◆ 風機轉速：4000RPM
◆ 風機單重(zhong)：26g
|
型號 |
電壓(ya)(V) |
功率(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪聲 (dB(A)) |
信(xin)號(hao) |
控制 |
曲線 |

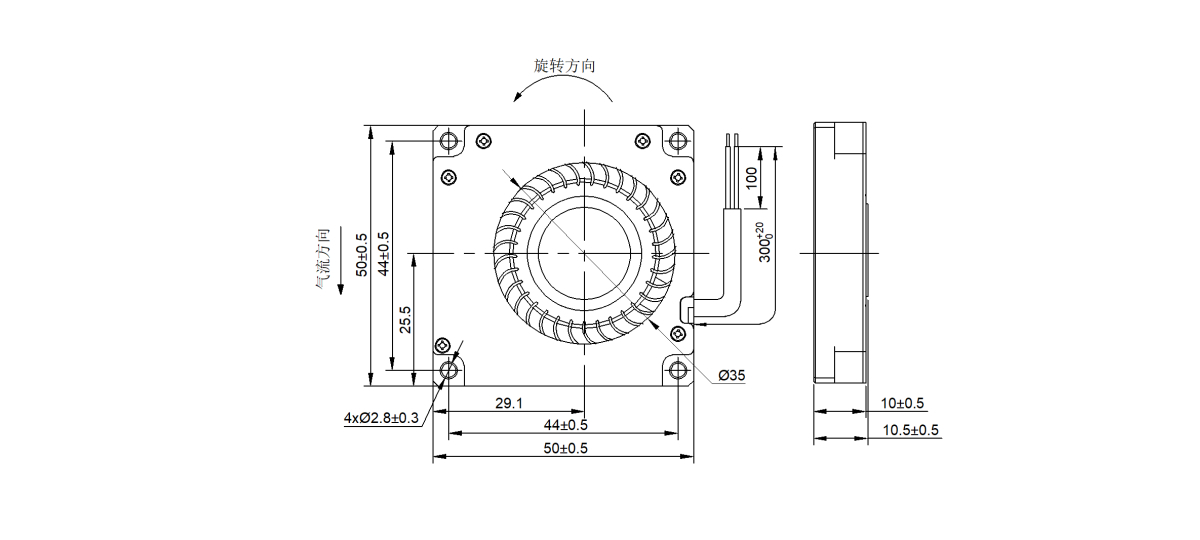

尺寸圖 |
電(dian)源特性 |
RE102 |
CE102 |
|
J36FLW16-10G-AA |
5 |
1.30 |
6000 |
3.35 |
14.16 |
34.1 |
RD |
PWM |
? |
圖1 |
/ |
② |
√ |
|
J36FLW16-10G-BA |
5 |
1.40 |
6000 |
3.35 |
14.16 |
34.1 |
RD |
PWM |
? |
圖1 |
/ |
② |
√ |
|
J36FLW36-10G-AA |
12 |
1.68 |
6000 |
3.35 |
14.16 |
34.1 |
RD |
PWM |
? |
圖1 |
/ |
② |
√ |
|
型(xing)號 |
工作溫度(℃) |
霉菌 |
鹽霧 |
濕熱 |
淋(lin)雨 |
砂塵(chen) |

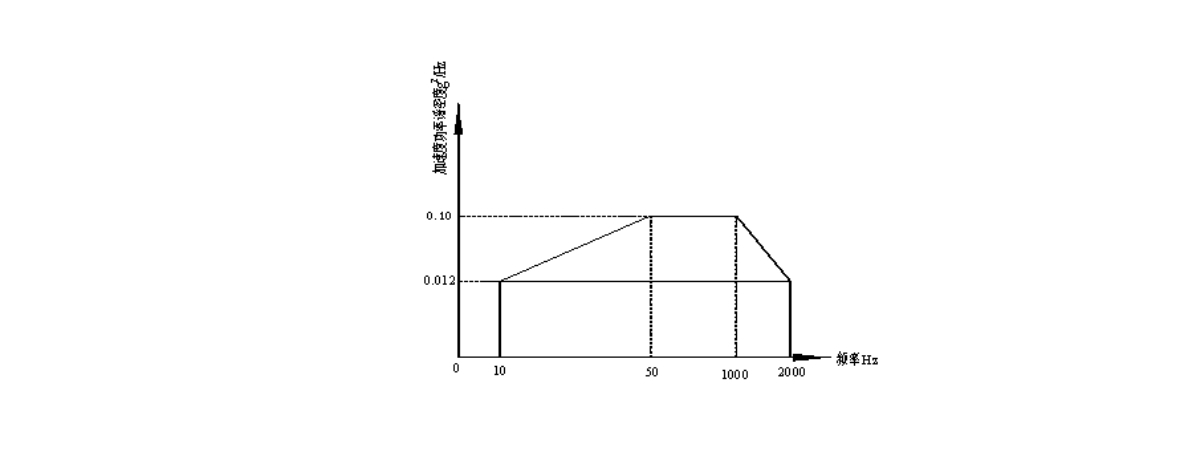

振動 |
沖擊(g) |
擺(bai)沖 |
加速(su)度(g) |
溫度 沖(chong)擊(℃) |
酸性大(da)氣 |
|
J36FLW16-10G-AA |
-40~+85 |
/ |
/ |
/ |
/ |
/ |
圖A |
40 |
/ |
/ |
/ |
/ |
|
J36FLW16-10G-BA |
-40~+85 |
/ |
/ |
/ |
/ |
/ |
圖A |
40 |
/ |
/ |
/ |
/ |
|
J36FLW36-10G-AA |
-40~+85 |
/ |
/ |
/ |
/ |
/ |
圖(tu)A |
40 |
/ |
/ |
/ |
/ |
◆ 鹽霧：濃度5%±1%，pH值6.5~7.2，中性鹽霧96h。
◆ 酸(suan)性鹽霧(wu)(wu)：濃度5%±1%，pH值3.5±0.5，酸(suan)性鹽霧(wu)(wu)192h。
◆ 電磁兼(jian)容：
RE102：
①符合(he) GJB 151B-2013固定翼內(nei)部，首尾間距不小(xiao)于25m；
②符合(he) GJB 151B-2013固定翼內部，首尾間距小于25m；
③符(fu)合 GJB 151B-2013固(gu)定翼外(wai)部（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆ 酸(suan)性大氣：按(an) GJB 150.28A-2009 噴霧 2h 貯存 22h 為 1 個循(xun)環，共3循(xun)環。
◆ 電(dian)源特性(xing)：按(an)GJB181B-2012中圖12、圖14：正常(chang)過(guo)壓(ya)(ya)50V，12.5ms；正常(chang)欠壓(ya)(ya)18V，15ms；非(fei)正常(chang)過(guo)壓(ya)(ya)50V，50ms；非(fei)正常(chang)欠壓(ya)(ya)0V，7s；供電(dian)轉(zhuan)換0V，50ms；電(dian)壓(ya)(ya)尖峰(feng)200V，0.15μs。
