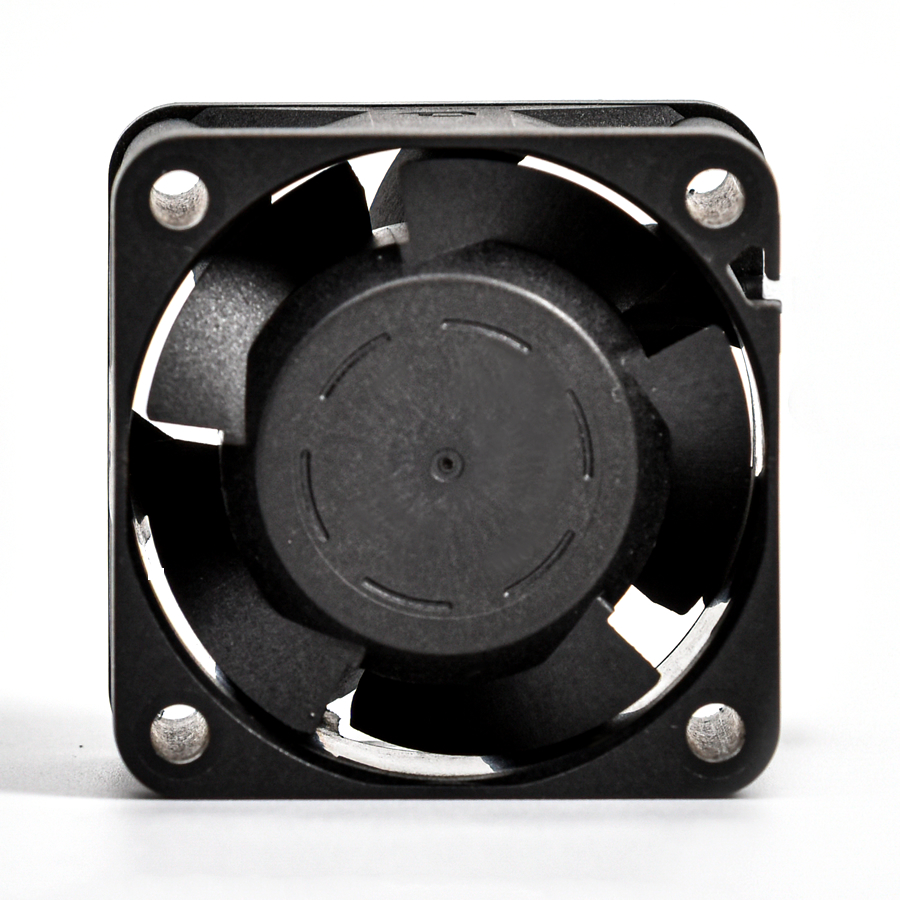

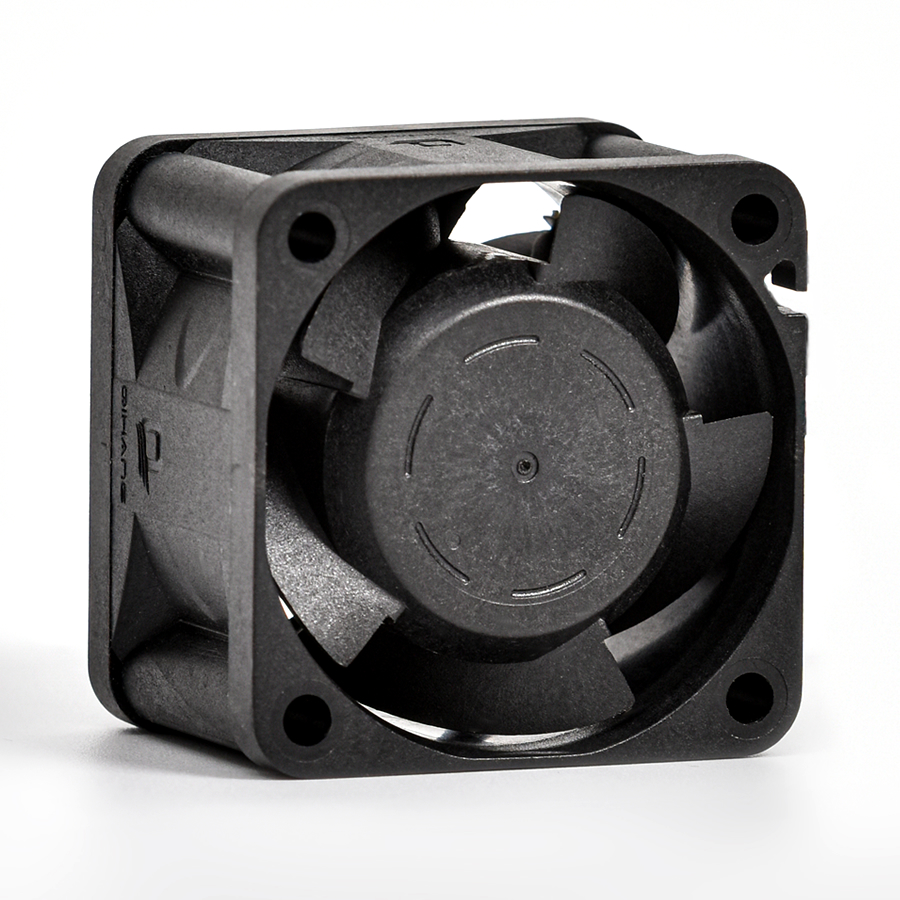

艦船、海(hai)洋(yang)環(huan)境型(xing)風機專門針(zhen)對海(hai)洋(yang)環(huan)境條件研制，采用特殊的表面處(chu)理(li)和內部防護工藝，具有很強的耐(nai)腐蝕(shi)能力(li)，適用于艦船、潛艇、島礁、岸防等平臺。
◆ 外(wai)形尺(chi)寸：40*40*28
◆ 適(shi)應環(huan)境：艦船海洋型
◆ 軸承結構：滾珠軸承
◆ 框葉材質：工程塑料
◆ 工作(zuo)電(dian)壓：12-28V
◆ 風機轉速：12000-22000RPM
◆ 風機單重(zhong)：55g
|
型號 |
電壓(V) |
功率(W) |
轉速(RPM) |
流量(CFM) |
靜壓 (mmH2O) |
噪聲 (dB(A)) |
信號 |
控制 |

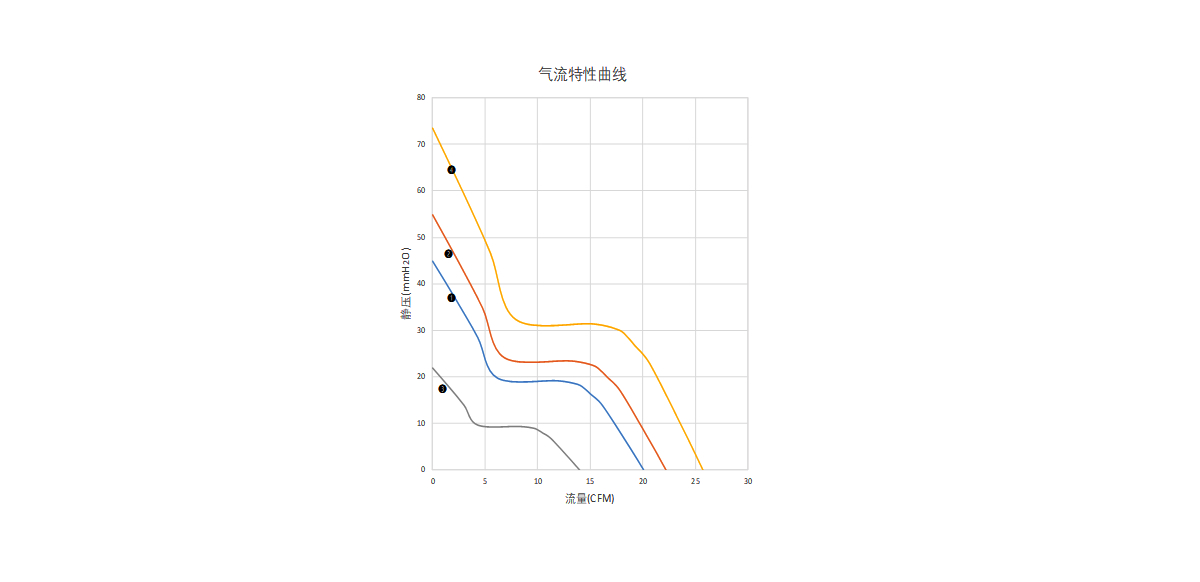

曲線 |

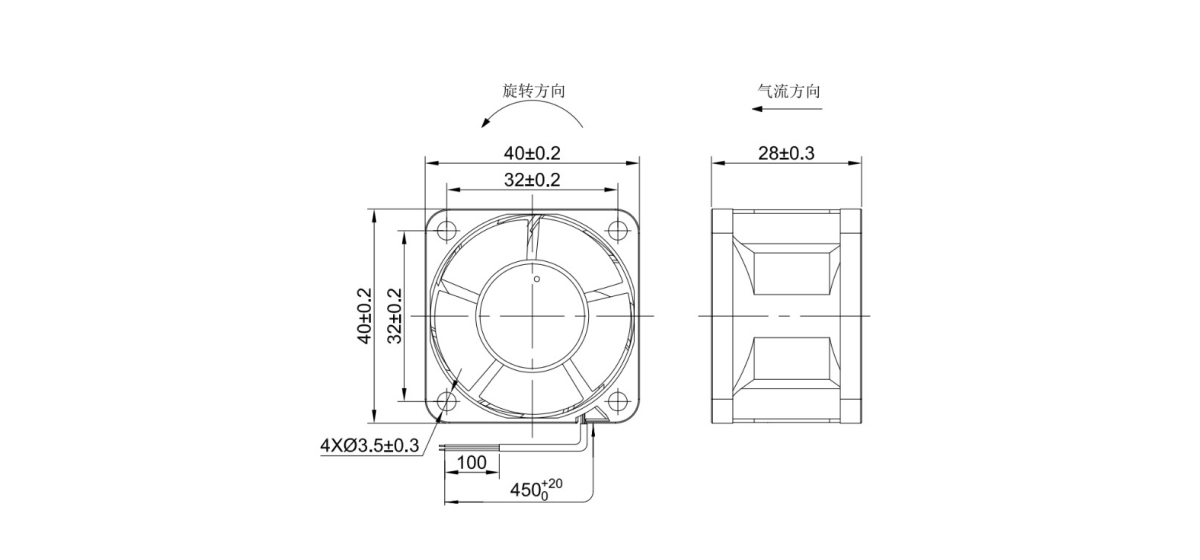

尺寸圖 |
電源特(te)性 |
RE102 |
CE102 |
|
J36FZW317-28GBH |
12 |
7.20 |
17200 |
20.1 |
44.9 |
56.6 |
/ |
/ |
? |
圖1 |
/ |
② |
/ |
|
J36FZW319-28G-AA |
12 |
9.72 |
19000 |
22.2 |
54.8 |
58.9 |
/ |
/ |
? |
圖(tu)1 |
/ |
② |
/ |
|
J36FZW412-28G-AA |
24 |
2.88 |
12000 |
14.0 |
21.8 |
48.0 |
/ |
/ |
? |
圖(tu)1 |
/ |
② |
/ |
|
J36FZW412-28G-BA |
24 |
2.88 |
12000 |
14.0 |
21.8 |
48.0 |
RD |
/ |
? |
圖1 |
√ |
② |
/ |
|
J36FZW417-28G-AA |
24 |
6.72 |
17200 |
20.1 |
44.9 |
56.6 |
/ |
/ |
? |
圖1 |
√ |
② |
/ |
|
J36FZW417-28G-BA |
24 |
6.72 |
17200 |
20.1 |
44.9 |
56.6 |
RD |
/ |
? |
圖(tu)1 |
√ |
② |
/ |
|
J36FZW522-28G |
28 |
14.0 |
22000 |
25.7 |
73.5 |
62.4 |
/ |
/ |
? |
圖1 |
√ |
② |
/ |
|
J36FZW522-28G-AA |
28 |
14.0 |
22000 |
25.7 |
73.5 |
62.4 |
/ |
/ |
? |
圖1 |
√ |
② |
/ |
|
J36FZW522-28G-BA |
28 |
14.0 |
22000 |
25.7 |
73.5 |
62.4 |
RD |
PWM |
? |
圖(tu)1 |
√ |
② |
/ |
|
型號 |
工作(zuo)溫度(du)(℃) |
霉(mei)菌(jun) |
鹽霧 |
濕熱 |
淋雨 |
砂塵 |
振動 |
沖擊(ji)(g) |
擺(bai)沖 |
加速度(g) |
溫度 沖(chong)擊(℃) |
酸性大氣 |
|
J36FZW317-28GBH |
-40~+85 |
28d |
② |
|
強化 |
吹(chui)塵和吹(chui)砂 |
|
/ |
/ |
20 |
/ |
/ |
|
J36FZW319-28G-AA |
-45~+70 |
28d |
① |
|
強化 |
/ |

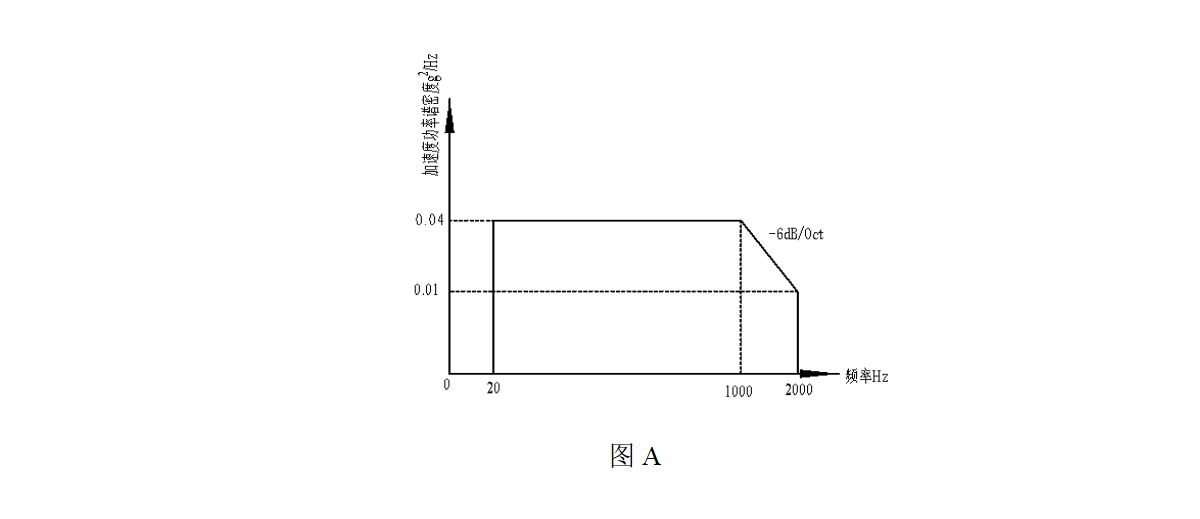

圖A |
/ |
/ |
20 |
-45~+70 |
/ |
|
J36FZW412-28G-AA |
-45~+70 |
28d |
① |
10d |
強化 |
吹塵和吹砂 |
圖A |
20 |
/ |
/ |
-45~+70 |
/ |
|
J36FZW412-28G-BA |
-45~+70 |
28d |
① |
10d |
強化 |
吹塵(chen)和吹砂(sha) |
圖A |
20 |
/ |
/ |
-45~+70 |
/ |
|
J36FZW417-28G-AA |
-45~+85 |
28d |
① |
10d |
強化 |
/ |
圖A |
20 |
/ |
/ |
-45~+85 |
/ |
|
J36FZW417-28G-BA |
-45~+70 |
28d |
① |
10d |
強化 |
吹(chui)塵和吹(chui)砂 |
圖(tu)A |
20 |
/ |
/ |
-45~+70 |
/ |
|
J36FZW522-28G |
-55~+85 |
28d |
① |
10d |
強化 |
/ |
圖(tu)A |
20 |
/ |
/ |
-55~+85 |
/ |
|
J36FZW522-28G-AA |
-55~+85 |
28d |
① |
10d |
強化 |
/ |
圖A |
20 |
/ |
/ |
-55~+85 |
/ |
|
J36FZW522-28G-BA |
-55~+85 |
28d |
① |
10d |
強化 |
/ |
圖A |
20 |
/ |
/ |
-55~+85 |
/ |
◆ 鹽霧：濃度5%±1%，pH值6.5~7.2，中性(xing)鹽霧96h。
◆ 酸性鹽(yan)霧：濃度5%±1%，pH值(zhi)3.5±0.5，酸性鹽(yan)霧192h。
◆ 電磁兼容：
RE102：
①符合 GJB 151B-2013固定(ding)翼內部，首尾(wei)間距不(bu)小于(yu)25m；
②符(fu)合 GJB 151B-2013固定翼內部，首尾間(jian)距小于25m；
③符合(he) GJB 151B-2013固定翼外部(bu)（2MHz~18GHz）和直升機。
CE102：符合 GJB 151B-2013 。
◆ 酸性大氣：按 GJB 150.28A-2009 噴(pen)霧(wu) 2h 貯存 22h 為 1 個循(xun)環，共3循(xun)環。
◆ 電源特性：按(an)GJB181B-2012中圖12、圖14：正(zheng)(zheng)常過(guo)壓(ya)50V，12.5ms；正(zheng)(zheng)常欠(qian)壓(ya)18V，15ms；非正(zheng)(zheng)常過(guo)壓(ya)50V，50ms；非正(zheng)(zheng)常欠(qian)壓(ya)0V，7s；供電轉換(huan)0V，50ms；電壓(ya)尖峰200V，0.15μs。
