奇航(hang)QSA型前鎖緊(jin)機構能實(shi)現(xian)各類機箱、LRU設備或其他獨立設備在安裝架上的(de)緊(jin)鎖固定，鎖緊(jin)操作方(fang)便，鎖緊(jin)-解鎖快捷，無(wu)需專用(yong)工具；夾(jia)持重(zhong)量較大；振動環境適應性好(hao)。
QSA型前鎖(suo)緊裝(zhuang)置,楔形/A類前鎖(suo)緊裝(zhuang)置機構
產品選型
|
型(xing)號(hao) |
A特征尺寸 |
B特征尺寸 |
重量（克(ke)） |
備(bei)注 |
|---|---|---|---|---|
|
QSA45-1 |
45 |
22 |
38 |
尼龍滾花系列：（直紋0.3，GB/T6403.3-2008）， 適用于設備需要非金(jin)屬(shu)鎖緊裝置(zhi)場合 |
|
QSA48-1 |
48 |
25 |
44 |
|
|
QSA70-1 |
70 |
48 |
70 |
|
|
QSA45-2 |
45 |
22 |
48 |
金屬(shu)滾花(hua)系列：（直紋(wen)0.3，GB/T6403.3-2008）， 適用于(yu)鎖緊裝置(zhi)安裝空間限(xian)制相對嚴格的(de)場合 |
|
QSA48-2 |
48 |
25 |
52 |
|
|
QSA55-2 |
55 |
33 |
50 |
|
|
QSA70-2 |
70 |
48 |
75 |
|
|
QSA45-3 |
45 |
22 |
50 |
金屬花盤系列: 適(shi)用于鎖(suo)緊裝(zhuang)(zhuang)置(zhi)安裝(zhuang)(zhuang)空間限(xian)制相對(dui)寬松的場合, 擰緊-松脫操作(zuo)最方便省力 |
|
QSA48-3 |
48 |
25 |
33 |
|
|
QSA70-3 |
70 |
48 |
77 |
|
|
夾持重量
單(dan)(dan)只(zhi)QSA前鎖(suo)緊裝置夾持(chi)重(zhong)量(liang)大小和適用的振動(dong)(dong)環境條件是相(xiang)關的，振動(dong)(dong)量(liang)級越(yue)高，單(dan)(dan)只(zhi)夾持(chi)重(zhong)量(liang)越(yue)小。表2為經過實(shi)(shi)際振動(dong)(dong)實(shi)(shi)驗和工程產品裝機(ji)實(shi)(shi)踐證(zheng)實(shi)(shi)的不同振動(dong)(dong)條件下最大單(dan)(dan)只(zhi)夾持(chi)重(zhong)量(liang)。表2 QSA前鎖(suo)緊裝置單(dan)(dan)只(zhi)夾持(chi)重(zhong)量(liang)和對應振動(dong)(dong)環境條件。
|
型號 |
單只最(zui)大夾(jia)持(chi)重量（Kg) |
振動條件(jian) |
|---|---|---|
|
全系列型(xing)號 |
5 |
振(zhen)動條件a |
|
全系(xi)列(lie)型號(hao) |
14 |
振動條(tiao)件b |
|
|
環境適應性
經過實際振動實驗和工程產品裝(zhuang)機(ji)實踐：QSA前(qian)鎖緊裝(zhuang)置能再表3所列的環境條件(jian)下正常(chang)工作，無外觀損傷(shang)和性(xing)能破(po)壞(huai)。表3：QSA前(qian)鎖緊裝(zhuang)置環境條件(jian)實驗。
|
序號 |
項目 |
振動(dong)條(tiao)件 |
|---|---|---|
|
1 |
振動 |
實驗程序符(fu)合GJB150.16-1986中規定，單只夾持重量(liang)為(wei)5Kg時通過條(tiao)件a； 規定振動耐久實驗(yan)條(tiao)件，持續時間每軸向(xiang)2.5h；單只夾持重量(liang)為14Kg時通過條(tiao)件b； 規定振動(dong)耐(nai)久實驗(yan)條(tiao)件，持續時間(jian)每軸向1h；三軸向實驗(yan)合計3h |
|
2 |
鹽霧 |
符合GJB150.10-1986中規定，46h |
|
3 |
霉(mei)菌 |
符合GJB150.11-1986中規定，持續時間(jian)28天(tian) |
安裝使用
1. 安裝說明：
QSA前(qian)鎖(suo)緊裝(zhuang)(zhuang)置(zhi)需要(yao)和(he)緊定鉤、鉸鏈座、導銷等附件配合(he)使用，其裝(zhuang)(zhuang)機(ji)接口關系(xi)如下圖所示(shi)。QSA前(qian)鎖(suo)緊裝(zhuang)(zhuang)置(zhi)的軸線應(ying)通(tong)過(guo)途中C點，并(bing)與機(ji)箱底面成(cheng)夾角18.5度(du)正負0.5度(du)。此時鎖(suo)緊力（過(guo)緊定鉤和(he)銷軸軸心）方向與機(ji)箱底面成(cheng)夾角42度(du)正負0.3度(du)。
|

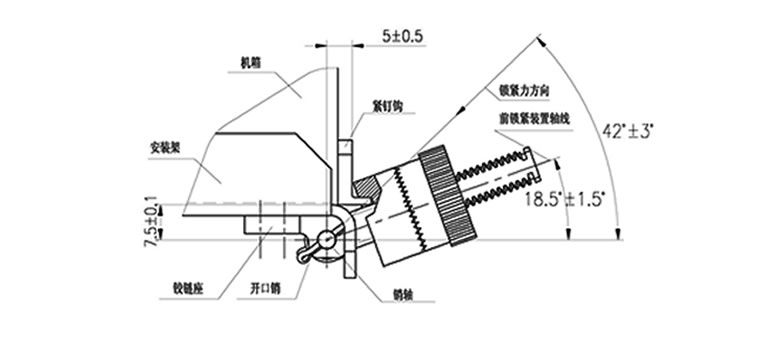

奇航(hang)QSA前鎖緊裝(zhuang)置(zhi)安裝(zhuang)說明圖
|
2. 使用壽命：
QSA前(qian)鎖緊(jin)裝置按(an)“鎖緊(jin)-松脫”為(wei)一個(ge)工(gong)作循環(huan)，連續(xu)工(gong)作2000個(ge)工(gong)作循環(huan)后，前(qian)鎖緊(jin)裝置拔出時(shi)無澀感，松手(shou)后棘(ji)齒(chi)嚙(nie)合(he)緊(jin)密。
