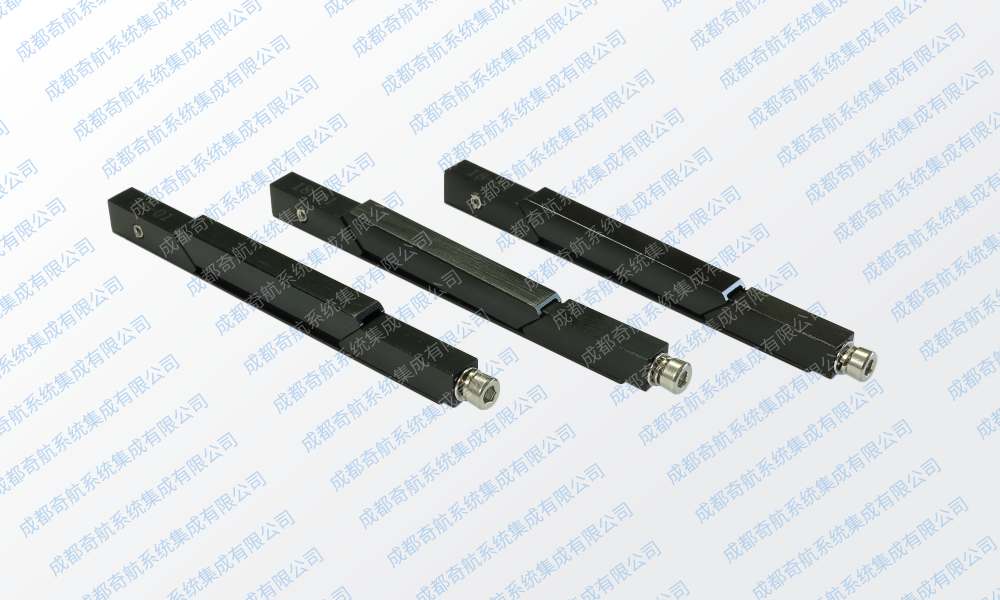

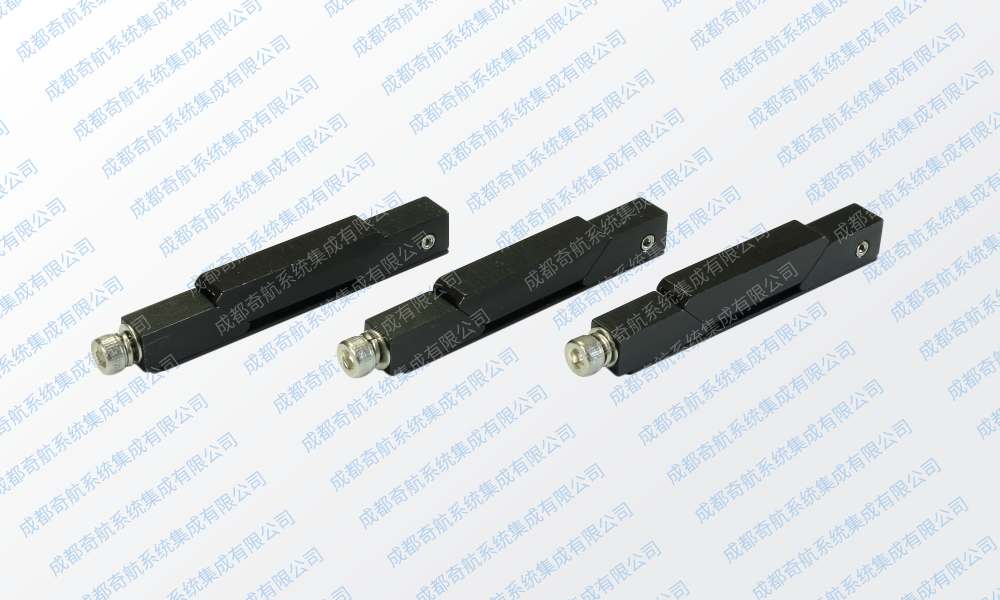

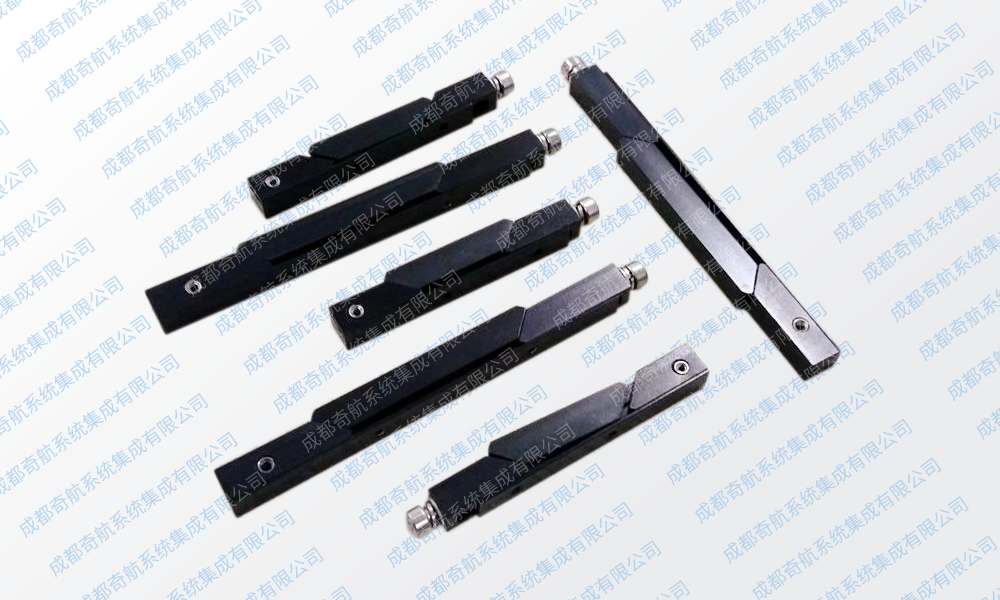

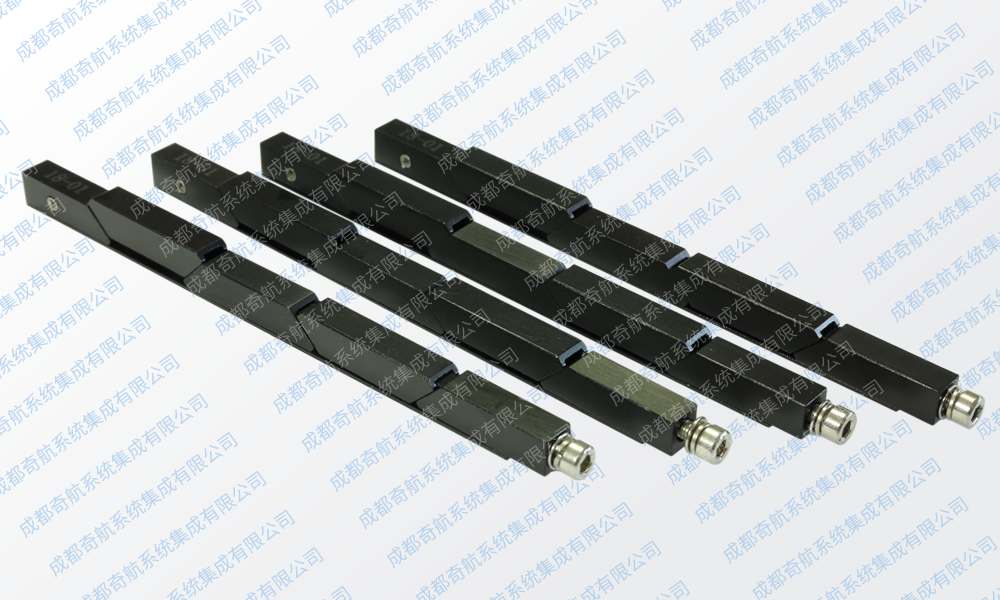

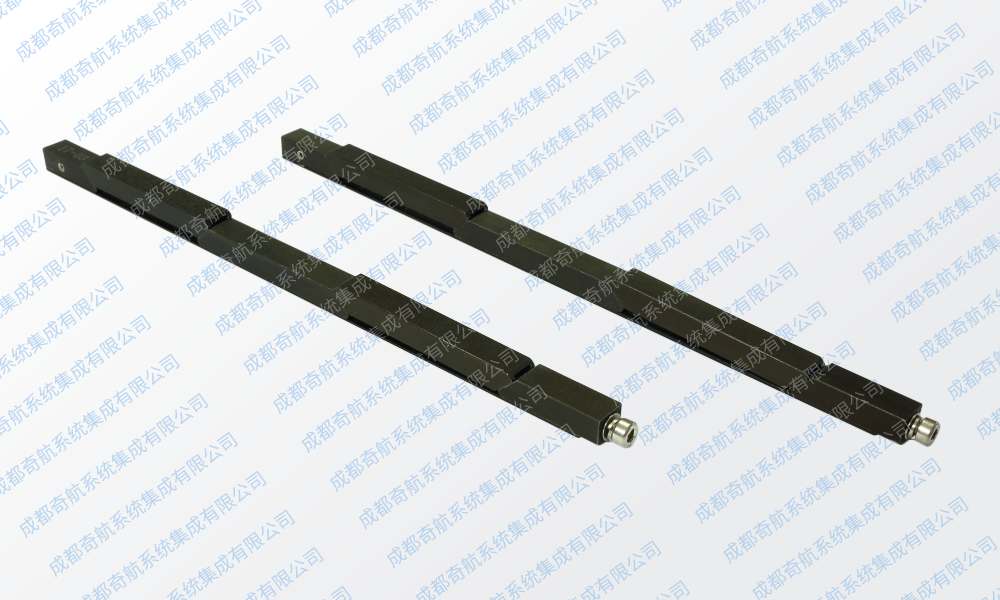

奇(qi)航工(gong)業級(ji)XS型鎖緊條用(yong)(yong)于(yu)航空電子(zi)機載(zai)設備模(mo)塊、PCB板的(de)固定，滿(man)足(zu)國軍標要求，具有高效(xiao)的(de)熱傳導性及抗沖振能力、高可靠(kao)性，可選用(yong)(yong)陽極氧化、黑色(se)、鍍鎳、協和涂層等表處(chu)理；外形尺(chi)寸可根(gen)據客戶的(de)要求定制(zhi)。
楔形(xing)鎖緊(jin)條,PCB鎖緊(jin)條,電路板(ban)鎖緊(jin)條,軍用機箱鎖緊(jin)條
|
型號 |
重量(g) |
L |
L1 |
L2 |
D1 |
D2 |
D3 |
備注 |
|
XSI-90B1 |
10 |
90 |
32 |
30.6 |
7 |
8.6 |
6 |
三(san)節(2-M2) |
|
XSI-125B1 |
13 |
125 |
62 |
37.6 |
五節(2-M2) |
|||
|
XSII-190B2 |
22 |
190 |
130 |
38 |
6.6 |
8.4 |
7.6 |
五節(jie)(3-M2.5) |
|
XSIII-172B2 |
29 |
165.1 |
110.5 |
35.5 |
9.6 |
11.7 |
9.3 |
五節(3-M3) |
|
XSIII-130B2 |
30 |
121.9 |
67.31 |
35.5 |
三節(jie)(2-M3) |
|
奇航(hang)XS楔形鎖緊裝置(zhi)尺寸圖（單位：mm）
|
1. 抗振性能：

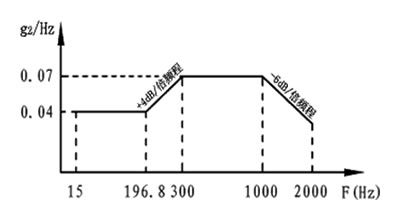

（1）XSI-125B1型楔形(xing)鎖(suo)緊機(ji)構(gou) 楔形(xing)鎖(suo)緊機(ji)構(gou)（XSI-125B1）成(cheng)對使用(yong)于負載為1.5Kg的(de)模塊，當楔形(xing)鎖(suo)緊機(ji)構(gou)前端M3螺釘(ding)擰緊力矩為0.9N.m時(shi)，能承(cheng)受GJB150.16—1986 規定的(de)硬(ying)振振動試驗，振動條件見(jian)圖1，三個(ge)方向各6小時(shi)，試驗后(hou)應無外觀損傷和結構(gou)松(song)動。
|
XSI-125B1楔形鎖緊裝置(zhi)振(zhen)動量級圖
|

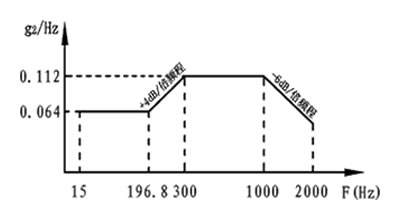

（2）XSI-190B2型(xing)楔形(xing)(xing)鎖緊(jin)機構(gou)楔形(xing)(xing)鎖緊(jin)機構(gou)（XSI-190B2）成對使用(yong)于(yu)負載為1.5Kg的模(mo)塊，當楔形(xing)(xing)鎖緊(jin)機構(gou)前(qian)端M3螺釘(ding)擰緊(jin)力(li)矩為0.9N.m時，能承(cheng)受(shou)圖(tu)2的振(zhen)動(dong)量(liang)級(ji)，三個方向各6小時，試驗后(hou)應無(wu)外(wai)觀(guan)損傷和結構(gou)松動(dong)。
|
XSI-190B2楔形鎖緊裝(zhuang)置振(zhen)動量級(ji)圖
|
2. 鹽霧： 符合GJB 150.10-1986規定，48h。
3. 霉菌： 符合GJB 150.11-1986?規定，持續(xu)時(shi)間28天。
4. 濕熱： JB150.9-86 高溫60℃，低溫30℃，相對濕(shi)度95%，試驗周期數10（每周期24h）
5. 壽命： 按SJ20382-2007 楔形鎖緊裝置規范(fan)要求，楔形鎖緊機構按“鎖緊—松開”為(wei)工作一次，連續或(huo)累積工作2000次后，性能不降低。
用(yong)楔(xie)形鎖緊裝置將電子設備的(de)(de)印(yin)制(zhi)板或模塊固定到插(cha)箱(xiang)或機(ji)架時(shi)，插(cha)箱(xiang)或機(ji)架上應有對應的(de)(de)導向(xiang)、固定插(cha)槽，他們之間(jian)的(de)(de)安裝接口(kou)要求如下：
(1) 裝有楔形鎖緊裝置的印制板/模塊的安裝：

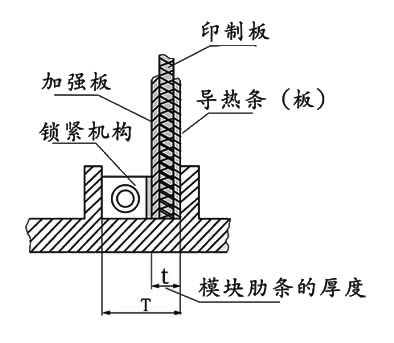

插(cha)箱或(huo)機(ji)箱應為裝(zhuang)有楔形鎖緊裝(zhuang)置的印(yin)制(zhi)板(ban)/模塊提供一個(ge)導(dao)向、固(gu)定插(cha)槽。它們在插(cha)槽內的固(gu)定方式(shi)如圖B.1。
槽(cao)的寬度T應滿(man)足T=t+X（±0.1）的要求，且槽(cao)表(biao)面(mian)光(guang)潔度要求不高于3.2.其中(zhong)t為(wei)印(yin)制板+導熱(re)條+加強版的總(zong)厚(hou)度、或(huo)模(mo)塊肋條的厚(hou)度。
注： XSI、XSII型(xing)時，X=8mm XSIII型(xing)時，X=10mm
|
奇航XS楔形鎖緊(jin)裝置(zhi)安裝說(shuo)明圖
|
(2) 楔形鎖緊裝置在印制板上的安裝：
每個(ge)(ge)楔形鎖(suo)緊裝(zhuang)置用2個(ge)(ge)或3個(ge)(ge)GB819-85 M2（M2.5）的螺釘固定在印制(zhi)板/模塊上，螺釘長度應為t+Y（t的定義見(jian)圖(tu)B.1）
注： XSI、XSII型(xing)(xing)時，Y=5mm； XSIII型(xing)(xing)時，Y=7mm
